风机旋流建模

可在模拟中对风机旋流建模。

将旋流添加到流体的选项仅适用于“叶轮”类型的风机。

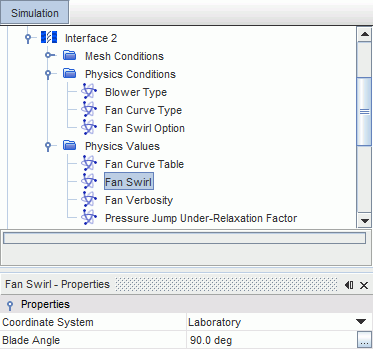

要指定风机旋流：

展开交界面 > [交界面名称] > 物理条件节点，然后单击风扇旋流选项。
在属性窗口中，将风扇旋流选项设为已计算。

风扇旋流节点随即添加到物理值。
在属性窗口中，设置适当的值。
