风扇动量源属性

可指定风扇动量源的上游和下游边界，并设置工作旋转速率和风扇的叶片角。

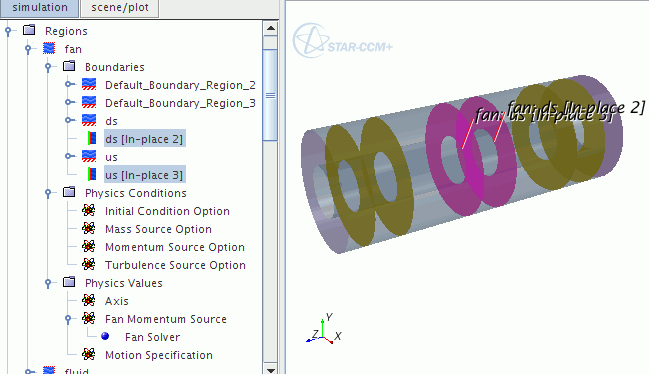

以下示例显示了风扇区域的上游和下移边界。 这些边界必须属于风扇区域连接流体区域的交界面。



如果模拟使用的工作旋转速率与测量风扇性能曲线时的速率不同，则 Simcenter STAR-CCM+ 会自动将风扇曲线数据调整为新速率。 有关详细信息，请参见比例缩放风扇性能曲线。

可以在区域 > [区域] > 边界 > 物理值 > 风扇动量源节点上设置风扇动量源属性。

风扇动量源属性

表 选择要导入模拟中的风扇性能曲线表。
表：VolDot 选择包含选定风扇性能表的体积流数据的列。
表：P 选择包含选定风扇性能表的压力数据的列。
工作旋转速率

默认情况下，模拟的风扇速度为旋转速率数据，即：测量风扇性能曲线时的风扇旋转速率。

如果要在模拟中使用其他旋转速率，可在此处指定相应的速率。 可用的单位为弧度/秒、转/秒和转/分钟。

通过使用传统风扇定律，Simcenter STAR-CCM+ 可自动将风扇曲线数据调整为新速率。
旋转速率数据

指定测量风扇性能曲线时的风扇旋转速率。 可用的单位为弧度/秒、转/秒和转/分钟。

如果要在模拟中使用其他旋转速率，可在“风扇动量源”的工作旋转速率属性中指定相应的速率。 通过使用传统风扇定律，Simcenter STAR-CCM+ 可自动将风扇曲线数据调整为新速率。
温度数据

指定测量风扇性能曲线时的温度。 温度将为进入风扇的温度的质量流量平均值。

如果在模拟中使用其他温度，则 Simcenter STAR-CCM+ 可通过使用传统风扇定律自动将风扇曲线数据调整为新温度。
叶片角 指定风扇叶片相对流体转动的角度。 可用的单位为度、弧度和转。
坐标系 选择适当的坐标系。 除“基准”外，其他类型只有在创建之后才可用于选择。

对于风扇建模，可以使用任何类型的坐标系，但具有以下限制：

  • 坐标轴的原点必须与风扇的旋转中心重合。

  • Z 轴必须沿风扇轴运动，且必须朝向风扇流方向。
上游边界 选择定义风扇上游侧的边界。

选择原位交界面类型的边界。 如果对象选择器中未显示原位交界面，则创建一个原位交界面。
下游边界 选择定义风扇下游侧的边界。

选择原位交界面类型的边界。 如果对象选择器中未显示原位交界面，则创建一个原位交界面。
