风扇性能曲线概述

风扇性能曲线描述了风扇在特定运行条件下的性能。

通常，风扇性能曲线指定了在标准流体温度和风扇旋转速率下，经过整个风扇的压力上升与体积流率的函数关系。 风扇制造商需要为每个风扇提供此类信息。

在 Simcenter STAR-CCM+ 中对风扇建模时，需要指定相应的风扇性能曲线。 要获取特定风扇旋转速率和流体温度下的风扇性能曲线，可以自行在适当条件下对风扇进行测量。 或者，Simcenter STAR-CCM+ 可从制造商提供的风扇性能曲线进行推导：Simcenter STAR-CCM+ 会使用典型风扇定律来补偿不同风扇旋转速率和流体温度，调整风扇性能曲线。

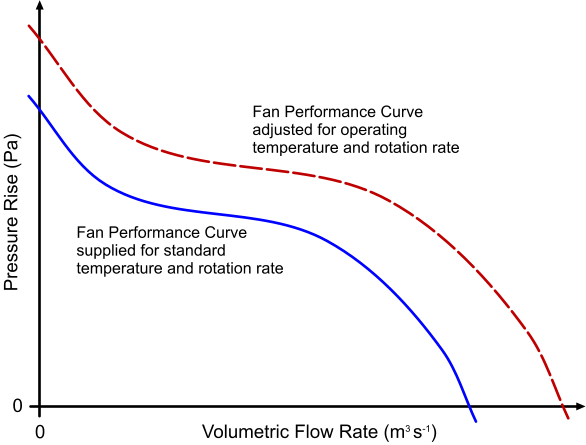

下面举例显示了制造商提供的风扇性能曲线以及针对特定运行条件而调整的同一风扇的性能曲线。
