将风扇性能曲线指定为表

在设置风扇交界面时，可以将风扇性能曲线指定为表。

使用以下步骤：

1. 将相应的风扇性能曲线表导入到模拟中。

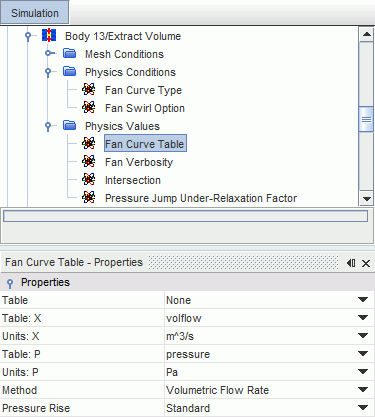

2. 展开交界面 > [交界面名称] > 物理值节点，然后选择风扇曲线表。




3. 在属性窗口中，设置下列属性：

   表	选择要导入模拟中的风扇性能曲线表。
   表：X	针对选定风扇性能表选择包含压力上升函数的输入变量的列。
   单位：X	选择适当的输入变量单位。
   表：P	选择包含选定风扇性能表的压力数据的列。
   单位：P	选择适当的压力单位。
   方法	选择压力上升函数的输入变量。 选择静态至静态选项时，确保指定的风扇曲线是输入变量的递减函数。 选择标准选项时，确保 [指定的风扇曲线 + $\frac{1}{2}p{v}^2$ ] 是输入变量的递减函数。 在四个风扇曲线法选项中，只有质量平均速度选项不会线性化，且被视为稳定性较低。 其他选项均会在风扇交界面的每个面上应用不同的压力上升。 但对于某些问题，将相同的压力上升应用于风扇交界面的所有面可能更有意义。 在这种情景下，可以使用质量平均速度选项。
   	局部速度	将曲线设为局部速度函数。 此选项基于面的法向速度。 此选项是默认选项。
   	质量平均速度	将曲线设为质量平均速度的函数。
   	体积流率	将曲线设为体积流率的函数。
   	质量流率	将曲线设为质量流率的函数。
   压力上升	指定如何定义整个风扇交界面的压力上升。 请参见风扇性能曲线建模。
   	标准	交界面下游静压和上游总压力之差。 这是默认选项。
   	静态至静态	交界面下游静压和上游静压之差。 此定义与交界面下游总压力和上游总压力之差相同。

   风扇曲线表通过在表中的数据点之间进行线性插值来计算压力上升。 如果超出这些间隔，则使用最接近的限值。

可以根据温度以及旋转速率对风扇曲线进行比例缩放。 请参见指定风扇曲线温度比例缩放。
