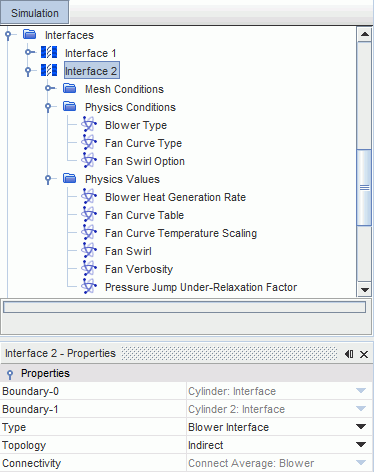

风机交界面属性

边界-0

指定风机交界面的上游边界（只读）

边界-1

指定风机交界面的下游边界（只读）

类型

指定交界面类型：风机交界面。

拓扑

定义交界面之间的连接类型。只能使用间接类型。

连接选项

显示交界面两侧边界的连接方式。只能使用连接平均连接。

风机类型

根据风扇几何指定风机类型。

离心

设置风扇曲线类型并指定风扇性能曲线。

叶轮

设置风扇曲线类型并指定风扇性能曲线，且可以选择指定风扇旋流。

风扇曲线类型

风扇性能曲线指定整个风机交界面中的压力上升。

多项式

风扇曲线定义为多项式函数。

表

风扇曲线定义为压力与流率值表。

风扇旋流选项

将旋流添加到流体的选项仅适用于“叶轮”类型的风机。

已计算

将风扇旋流节点添加到“物理值”。在“物理值”中，可指定适当的坐标系和叶片角。旋流将会相应计算得出并添加到流。

无旋流

不会向流添加旋流。

风机热生成率

指定风机每单位时间生成的热。此热将添加到风机出口的流中。

仅当物理连续体中激活能量模型时，此选项才可用。

风扇曲线表/多项式

根据在物理条件中指定的风扇曲线类型，使用表或多项式指定风扇性能曲线。

请参见将风扇性能曲线指定为多项式函数。

请参见将风扇性能曲线指定为表。

风扇曲线温度比例缩放

使用数据温度比例缩放风扇性能曲线。仅当物理连续体中激活能量模型时，此选项才可用。

请参见指定风扇曲线温度比例缩放。

风扇旋流

指定用于计算叶轮风扇的流体旋流的坐标系和叶片角。

请参见风机旋流值。

风扇详细说明

激活或停用在输出窗口中报告风扇工作点详细信息。

请参见设置风扇交界面详细说明。

压力跃变亚松弛因子

指定 0 到 1 之间的亚松弛因子，以改善收敛。

请参见压力跃变亚松弛因子。

用于指定叶轮方位及其旋转方向的坐标系。除“基准”外，其他类型只有在创建之后才可用于选择。

对于叶轮风扇建模，可以使用任何类型的坐标系，但具有以下限制：

• 坐标轴的原点必须与叶轮风扇的旋转中心重合。

• Z 轴必须沿叶轮风扇的轴运行并定向以使风扇的角速度沿轴运行。

叶轮风扇的叶片角 ($\beta$)：

• $\beta$ = 90 意味着径向叶片。

• $\beta$ > 90 意味着前掠叶片。

• $\beta$ < 90 意味着后掠叶片。
