风扇配置

三个必要的风扇配置为：涵道风扇、增压风扇和排气风扇。

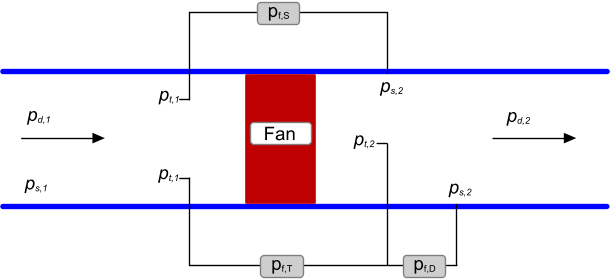

涵道风扇

风扇具有入口管和出口管。



入口和出口上的动压均不为零。

在此配置中，风扇静压为：

p f , S = p f , T - p f , D


=
                  pt,2-pt,1-(pt,2-ps,2)





=
                   p s , 2 - p t , 1

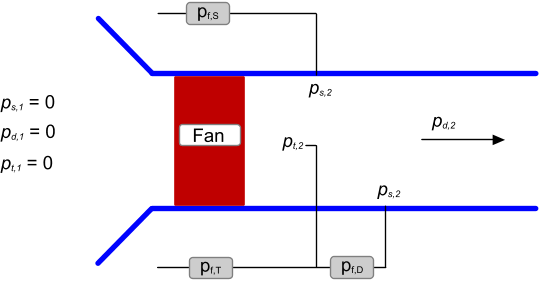

增压风扇

风扇上游是增压室，下游是管道。



动压在上游为零，但在下游不为零。

在此配置中，风扇静压为：

p f , S = p f , T - p f , D


=
                  pt,2-pt,1-(pt,2-ps,2)





=
                   p s , 2 - p t , 1



= p s , 2

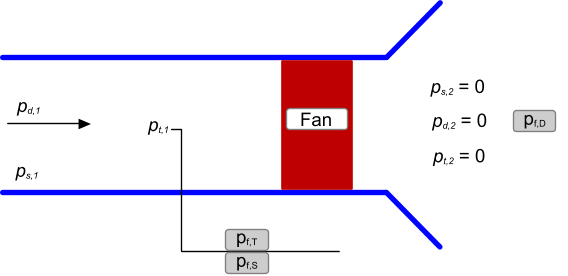

排气风扇

风扇上游是管道，下游是增压室。



动压在上游不为零，但在下游为零。

在此配置中，风扇静压为：

p f , S = p f , T - p f , D


=
                  pt,2-pt,1-(pt,2-ps,2)





=
                   p s , 2 - p t , 1



= - p t , 1
