区分挡板的两侧

用于区分挡板任一侧边界的通用规则是：与原始边界同名的交界面边界具有正面法向。

在表面准备工具的偏移面模式内查看挡板表面时，正面法向显示为绿色。

要访问此视图：

  1. 从模型的相应表面表示中激活表面准备工具。
    请参见表面修复工作流。
  2. 在表面准备工具中切换到偏移面模式。
    请参见偏移面/边工具。
  3. 激活为面法线上色复选框。

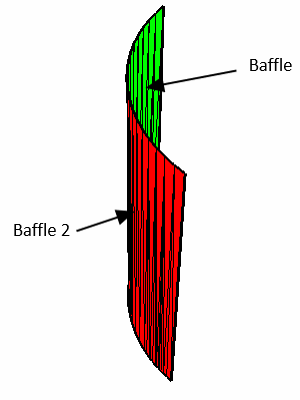

在此处显示的示例中，挡板边界属于显示为绿色的一侧，而挡板 2 边界属于显示为红色的一侧。
