移除无效网格单元

此操作访问区域上可用的移除无效网格单元操作。可以选择一个或多个准则来确定质量较差的网格单元。请参见移除无效网格单元。

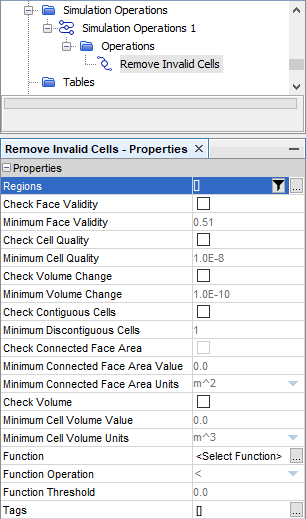

属性

区域

选择要移除无效网格单元的区域。

检查面有效性

面有效性是面法向相对于其关联网格单元形心的正确性的面积加权度量。有关更多详细信息，请参考面有效性。

建议的最小阈值为 0.51-0. 95（默认为 0.51）。

检查网格单元质量

网格单元质量度量算法以网格单元梯度计算的混合高斯与最小二乘法为基础。通常，其面非正交程度较高的平网格单元的网格单元质量往往较差。有关更多详细信息，请参考网格单元质量。

建议的最小阈值为 1e-05 到 1e-12（默认为 1 e-08）。

检查体积变化

体积变化度量说明网格体积与其最大相邻网格体积的比率。有关更多详细信息，请参考体积变化。

建议的最小阈值为 1e-05 到 1e-12（默认为 1 e-10）。

检查连续体网格单元

连续体网格单元度量用于标识网格单元的连续区域。这些网格单元区域可能预先存在于体网格中，或者在根据其他无效网格单元条件移除劣质网格单元时创建。非连续体网格单元会导致求解器失败。

可以输入范围 1 到 1000000 之间的值。此值表示连续区域中的网格单元数。默认情况下，它设为 1。请参见连续体单元网格。

检查相连面的面积值

连接面网格面积是两个相连网格单元之间的最小允许面积，低于该面积的网格单元将视为不连续，并且受连续体网格单元检查准则的约束。

该值取决于案例尺寸，并且可以根据平均网格单元尺寸进行估计。默认情况下，它设为 0.0。请参见连接面的面积。

检查体积

体积度量定义最小网格单元体积值。将移除体积低于此值的所有网格单元。

可以指定大于等于零的任何值。默认情况下，它设为 0.0。

函数

函数度量可用于移除选定场函数的值低于或高于指定极限的网格单元。

要指定场函数，在函数组合框中单击<选择函数>，然后使用选择对象对话框。

函数运算

函数运算定义运算符 (>) 或 (<)，以分别选择值大于或小于[函数阈值]的网格单元。

函数阈值

函数阈值是场函数 Function 的值，高于或低于该值的网格单元将被移除。
