导出

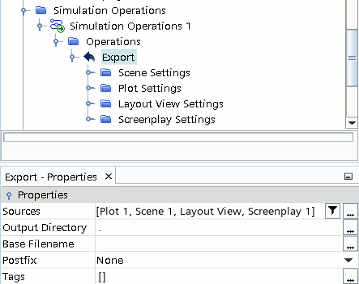

在模拟操作序列中，导出操作控制四种类型的后处理对象的导出 - 场景、绘图、布局视图和动画剧本。对于每个输出类型，将添加相应的子节点以定制导出属性。
属性
- 源
- 指定以下类型的预定义导出对象：
对象类型 在节点中创建 场景 场景 绘图 绘图 布局视图 布局视图 动画剧本 - 输出目录
- 指定保存已导出文件的目录。例如：d:\workdir\exported_files
- 基本文件名
- 指定文件名的前缀，以避免覆盖其他导出操作中的文件。
如果在同一操作中多次执行导出（例如，在循环中），则在第一次运行期间写入的文件会照常命名，但所有后续运行都会在这些文件名中附加编号，以避免覆盖文件。但是，如果整个模拟序列再运行一次，则重置此计数器并覆盖文件。
- 后缀
- 指定导出后处理对象时附加到基本文件名的后缀。有六个选项可供选择：
- 无：不向文件名附加任何内容。
- 参数：附加选定的标量或矢量参数。可以在参数属性中指定参数。
- 索引：附加索引，该索引随此特定导出操作的每一次执行而递增。序列重新启动时，索引将重置。
- 全局索引：附加一个指数，该指数会在每次执行后缀设为全局索引的“导出”操作时递增。序列重新启动时，索引将重置。
- 迭代：附加模拟的当前迭代。
- 时间步：附加模拟的当前时间步。
- 自定义：激活后缀子节点。请参见后缀属性。
Child Nodes(子节点)
- 场景设置
- 导出类型
指定所选场景是保存为硬拷贝还是 Simcenter STAR-CCM+ 查看器文件。
| 导出类型 | 子节点 | 属性 | ||
|---|---|---|---|---|
| 硬拷贝 | 硬拷贝 | 所有选定场景都将导出为硬拷贝。
|
||
| 查看器文件 | 查看器文件 | 所有选定场景都将导出为 Simcenter STAR-CCM+ 查看器文件 (.sce)，可使用 Simcenter STAR-CCM+ 查看器以互动方式查看。
|
- 绘图设置
- 导出类型
指定选定的绘图是导出为硬拷贝、Simcenter STAR-CCM+ 场景查看器文件还是 .csv 表。
导出类型 子节点 属性 硬拷贝 硬拷贝 所有选定的绘图都将导出为硬拷贝。 - 文件格式将选定的绘图保存为以下某个格式：
- *.png
- *.jpg
- 分辨率
指定保存绘图的分辨率。
- 每个绘图
使用在绘图的节点中指定的分辨率。
注 选定的绘图是使用输出放大倍数值 1 导出的，即原始图像大小，而非用户自定义值。 - 固定
指定自定义分辨率以替代绘图硬拷贝分辨率。
- 每个绘图
查看器文件 查看器文件 所有选定绘图都将导出为 Simcenter STAR-CCM+ 查看器文件 (.sce)，可使用 Simcenter STAR-CCM+ 查看器以互动方式查看。 - 压缩
压缩每个已保存查看器文件中的数据以减小文件大小。还可以选择有损压缩，在交换过程中导出时不同程度地减少场景中的细节，从而降低内存消耗。选项如下所示，低（损失）为细节损失最少，高（损失）为最大：
- 无 - 不压缩。
- 无损 - 使用标准二进制压缩，不损失细节。
- 低（损失）
- 中等（损失）
- 高（损失）
关于有损压缩的更多信息，请参见场景导出中的压缩。
- 附加
激活时，对于每个单独的绘图对象，导出的内容都会附加到同一查看器文件。
- 标题
为导出的查看器文件添加标题。
- 描述
为导出的查看器文件添加描述。
CSV CSV 设置 所有选定的绘图导出为 .csv 原始表数据。 - 分隔符
根据下列选项指定表的分隔符：
- 空间
- 逗号
- 选项卡
- 分号
- 文件格式
- 布局视图设置
- 文件格式为选定的布局视图指定以下某个格式：
- *.png
- *.jpg
- *.tif
- *.pnm
- *.bmp
- *.ps
- 动画剧本设置
- 文件格式为选定的动画剧本指定以下某个格式：
- *.mp4
- *.png
