求解正则模态

求解正则模态操作可运行固体应力正则模态求解器，该求解器用于计算固体应力模拟中固体结构的正则模态。

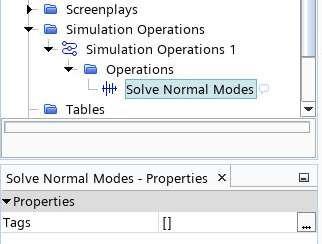

求解正态模态操作的属性不唯一。确保模拟不包含与固体应力正则模态求解器不兼容的设置。

请参见固体应力正则模态求解器属性。

要执行求解正则模态操作，需要相关物理连续体中的固体应力正则模态模型。

要在执行模拟操作后将结果制表，右键单击求解器 > 固体应力正则模态 > 正则模态结果节点并选择导出...、提取或制表...。
