设置参数

“设置参数”操作可用于在执行模拟操作序列期间设置全局参数的值。

在自动化 > 参数节点下定义全局参数（请参见全局参数）。设置参数操作为标量或矢量全局参数设置值。

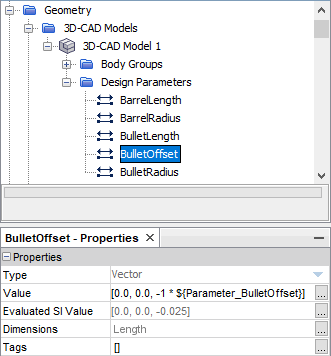

如果要使用模拟操作序列来影响 3D-CAD 设计参数，可以将 3D-CAD 设计参数定义为一个或多个全局参数的函数。在操作序列期间更新参数时，3D-CAD 设计参数也会更新。也可以使用网格操作重构模型网格。

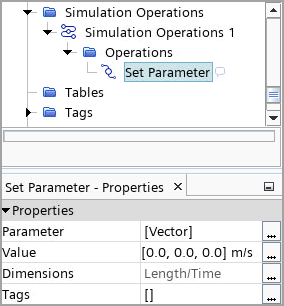

属性

参数: 指定全局参数，其值由此操作设置。
值: 指定运行模拟操作期间使用的参数值。该值可以是数值、函数或表达式。
量纲: 显示参数的量纲。只读。
