创建旋转特征

旋转特征和旋转剪切特征的创建过程相同。要创建旋转特征：

  1. 执行任一操作：
    • 右键单击要旋转的轮廓，然后选择旋转或旋转剪切。
    • 在 3D-CAD 工具栏中单击 （旋转）或（旋转剪切），然后选择旋转特征的源对象。
    • 在要旋转的 3D-CAD 视图窗口中选择轮廓特征，右键单击，然后选择旋转或旋转剪切。

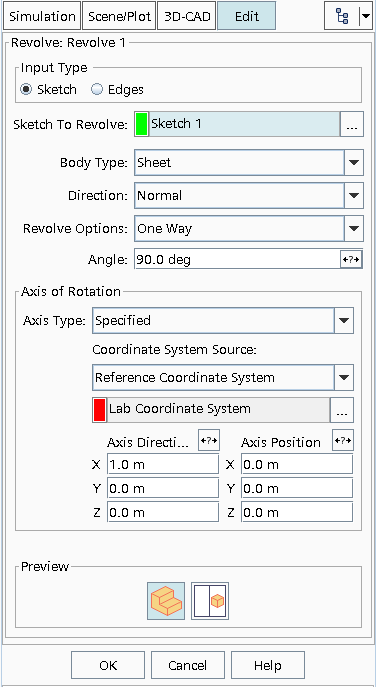

    此时将显示旋转面板。

  2. 输入旋转参数。请参见旋转面板。
    要更改角度参数：
    • 在旋转面板中，设置角度。
    • 在 3D-CAD 视图场景中，单击并拖动已旋转表面上的箭头。如果选择双向对称或双向不对称，则会显示两个箭头。
  3. 通过单击属性旁边的 （显示参数）按钮，显示要用作设计参数的任何属性。

    3D-CAD 视图场景中会显示旋转的预览。

  4. 单击确定以执行旋转。
