转子偏心距
.xgdf 文件可以包含定义转子偏心距的参数，即转子轴相对于机床轴的位移。
转子偏心距有两种类型：
- 静态：旋转轴是转子轴。转子轴背向机床轴发生位移。
- 动态：旋转轴是机床轴。转子轴背向机床轴发生位移，因此也背向它的旋转轴发生位移。对于动态偏心距，转子绕机床轴摆动。
转子偏心距可以是 2D 或 3D 形式生成的。当机床轴为全局 Z 轴时，转子偏心距为：

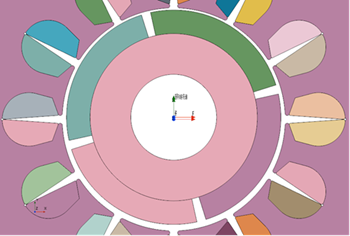

- 2D，如果转子轴平行于机床轴，但在 X 和/或 Y 方向稍稍偏离中心。可以使用 EMAG 零部件或热模型几何对 2D 偏心距建模。
- 3D，如果转子轴不平行于机床轴（即转子轴侧倾至 XY 平面外）。只能使用热模型几何对 3D 偏心距建模。
| 2D | 3D |
|---|---|
 |
 |
在 .xgdf 文件中，转子偏心距通过以下参数指定：
| mode | 指定转子偏心距模式是静态 (0) 还是动态 (1)。 |
| dx, dy, dz | 指定转子绕全局原点 (0, 0, 0) 发生的横向位移。Simcenter SPEED 电机以全局原点为中心。非偏心电机绕全局 Z 轴旋转。 |
| dthx, dthy | 指定转子的 X 轴侧倾位移和 Y 轴侧倾位移。 转子的旋转轴与定子轴不平行。在此配置中，机器一端的空气间隙分布与另一端上的分布不同，模型包括轴向力和径向力。 使用右手定则，X 轴倾斜位移将绕全局原点的 X 轴（上或下）旋转转子。使用右手定则，Y 轴倾斜位移将绕全局原点的 Y 轴（左或右）旋转转子。 |
例如：
<eccentricity>
<mode> 0 </mode>
<dx> 0 </dx>
<dy> 0 </dy>
<dz> 0 </dz>
<dthx> 0 </dthx>
<dthy> 0 </dthy>
</eccentricity>
