电机几何

.xgdf 文件可以包含机器的完整几何或使用机器对称的对称扇区。在导入过程中，Simcenter STAR-CCM+ 将创建导入电机和相应几何部件的 3D-CAD 模型。

3D-CAD 模型

Simcenter STAR-CCM+ 创建具有两个体组的单个 3D-CAD 模型。这两个体组均表示导入电机的几何，但适用于不同类型的分析：
  • EMAG 部件体组：几何将创建为适合 2D 网格化的薄片体。可以在瞬态或稳态、二维、电磁模拟中使用该几何。
  • 热模型体组：几何是适合稳态热分析的完全三维模型。

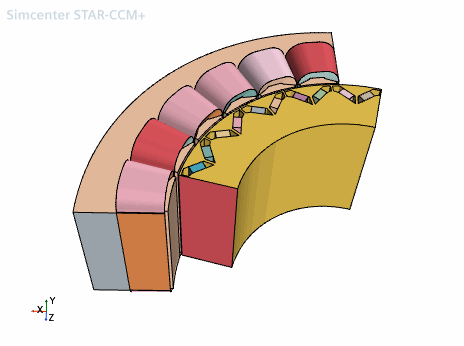

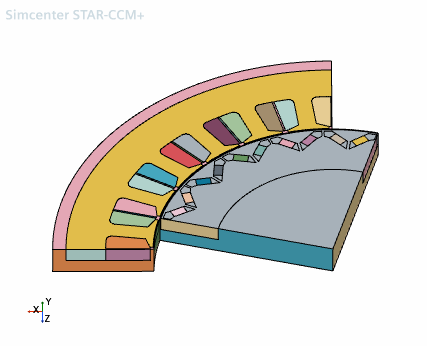

EMAG 部件 热模型

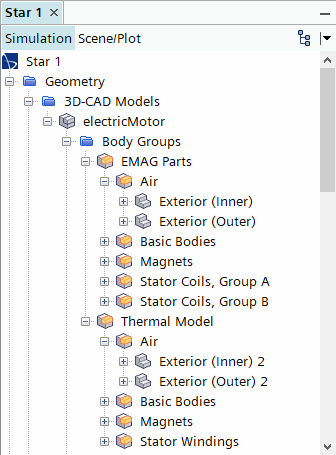

根据导入文件中定义的几何，主体组细分为更小的体组，如转子、定子、磁体和线圈。转子和定子组件分组在基本体下。要从固定域中分离出旋转域，外部空气域将分为两部分：外部（内）和外部（外）。

在 EMAG 部件体组中，传导定子线圈体根据电流流向分离，并分组在定子线圈下。在热模型体组中，定子线圈体转换为三维绕组体，并分组在定子绕组下。

在 3D-CAD 中，可以在特征节点下查看 3D-CAD 构造步骤。

元数据

对于每个 3D-CAD 体节点和部件节点，元数据属性显示 .xgdf 文件中定义的某些设置，包括：
  • GroupNumber：指定组件是旋转 (0) 还是固定 (1)。

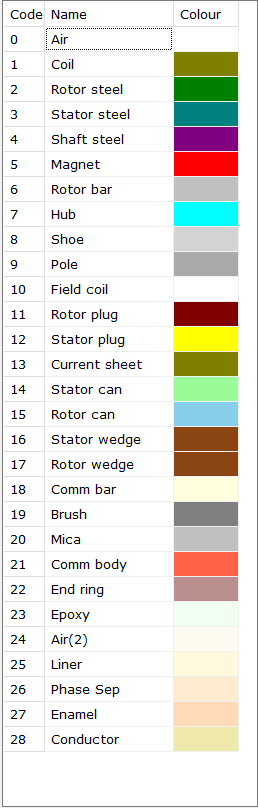

  • MaterialNumber：标识材料。有效值为：

EMAG 部件节点下的磁体具有附加元数据，例如：
  • 径向：指定磁体是径向的 (0) 还是平行的 (1)。
  • Br, Bt：指定径向磁体的磁化方向。
  • Bx, By：指定平行磁体的磁化方向。
  • 角度：指定磁化方向的磁体方向角。
  • Mur：相对于自由空间的磁化磁导率比率。
EMAG 部件节点下的定子线圈具有其他元数据，例如：
  • LocalDirectionField：指定供电电流的轴向。
  • 相：指定供电电流的相数。
EMAG 部件体组节点下提供了附加元数据。此处显示的设置包括：
  • 机器速度等操作条件。
  • 电机规格，如极数或线圈槽数。
  • 几何量，如叠片长度、机器半径和气隙尺寸。

部件

在导入过程中，Simcenter STAR-CCM+ 还会将 3D-CAD 体转换为几何部件。部件节点下的复合部件结构遵循在 3D-CAD 中创建的体组结构。

几何场景

在导入过程中，Simcenter STAR-CCM+ 自动创建显示 EMAG 部件和热模型几何的几何场景。
