偏斜

.xgdf 文件可以定义偏斜电机，其中旋转轴与定子和/或转子之间存在夹角。

由于歪斜是 3D 几何特征，因此只能在 Simcenter STAR-CCM+ 中使用热模型几何对它进行建模。
转子 定子




在 .xgdf 文件中，偏斜设置通过以下参数指定：
转子 指定转子的偏斜设置。
定子 指定定子的偏斜设置。
mode 指定偏斜模式。有效值为：
  • 0 - 无
  • 1 - 线性
  • 2 - 步进
  • 3 - V 线性
  • 4 - V 步进
角度 使用右手定则指定绕全局原点的 Z 轴的偏斜角。角度可以为负或正。
  • 如果模式 = 0：角度 = 0 且会被忽略
  • 如果模式 = 1 或 2：角度跨截面的全长。
  • 如果模式 = 3 或 4：角度跨截面的半长。
片体 指定步进偏斜模型中的步数：
  • 如果模式 = 0、1 或 3：片体数 = 1 且会被忽略。
  • 如果模式 = 2 或 4：片体数 = 跨截面长度的步数。
截面 指定模型的可重复单位数，如模式、角度和片体设置所述。
对称 当模型包含两个或更多截面时，指定截面的对称。有效值为：
  • 0 - 每个截面重复前一个截面。
  • 1 - 每个截面是前一个截面的镜像图像。

如果截面 = 1，则对称 = 0。
例如：

<skew>
  <rotor>
    <mode> 1 </mode>
    <angle> 30 </angle>
    <slices> 2 </slices>
    <sections> 1 </sections>
    <symmetry> 0 </symmetry>
  </rotor>
  <stator>
    <mode> 0 </mode>
    <angle> 0 </angle>
    <slices> 1 </slices>
    <sections> 1 </sections>
    <symmetry> 0 </symmetry>
  </stator>
</skew>
下图演示了可对每个偏斜模式做出的设置。每个示例显示单个截面，每个截面的偏斜角 α 均相同。

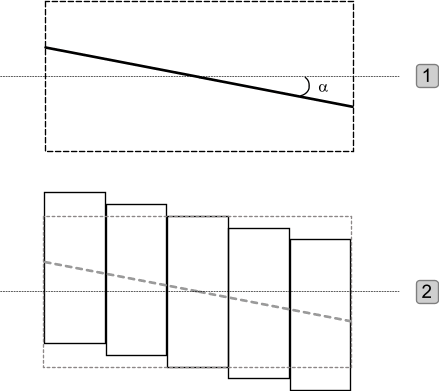

1 偏斜模式为线性；偏斜角为 α 。
2 偏斜模式为步进；偏斜角为 α ；片体数为 5。

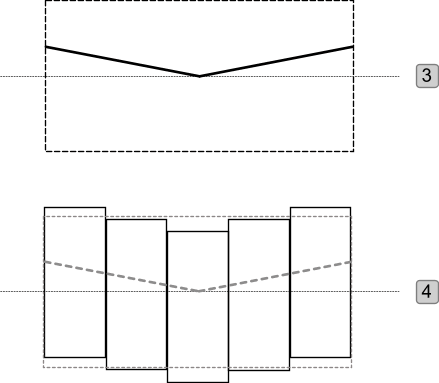

3 偏斜模式为 V 线性；偏斜角为 α 。
4 偏斜模式为 V 步进；偏斜角为 α ；片体数为 5。
注扇区模型仅支持线性偏斜模式。对于所有其他偏斜模态，创建整体电动机几何。

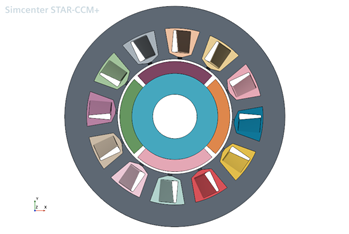

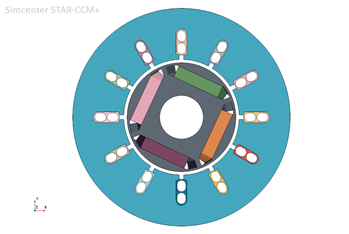

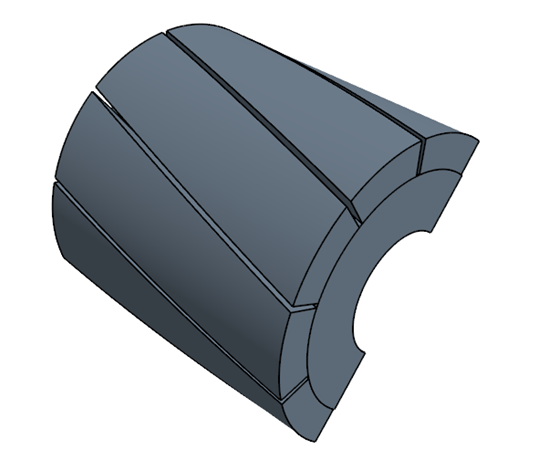

使用 V 线性偏斜模式的整体电动机（模式 3） 使用线性偏斜模式的扇区电动机（模式 1）
