导入几何定义文件

电机设计和属性在扩展名为 .xgdf (v2.0) 或 .xGDF (v1.7) 的几何定义文件中进行定义。在 Simcenter STAR-CCM+ 模拟中导入几何定义文件时，Simcenter STAR-CCM+ 根据导入文件中指定的详细信息创建相应的 CAD 体和几何部件。

几何定义文件包含以下信息：
  • 机器及其组件的几何
  • 描述电机组件的磁通量密度 B 、磁场强度 H 和渗透率 B/H 的材料属性表
  • 偏心距
  • 偏斜
  • 定子绕组

要在 Simcenter STAR-CCM+ 模拟中导入几何定义文件：

  1. 打开 Simcenter STAR-CCM+ 模拟。
  2. 在 Simcenter STAR-CCM+ 工具栏中，单击 （Simcenter STAR-CCM+ 电机性能工作流程）。

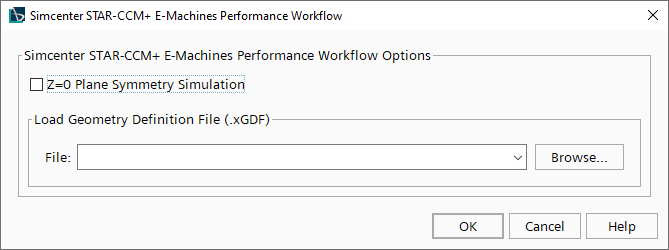

  3. 在 Simcenter STAR-CCM+ 电机性能工作流程导入对话框中：
    1. 选择要导入的文件。
    2. 对于轴向对称的几何，可以激活 Z=0 平面对称模拟。
      通过此设置，Simcenter STAR-CCM+ 将创建完整的 CAD 模型。导入的模型以 Z=0 平面为中心。在 CAD 生成过程结束时，会在 Z=0 处对模型切片并放弃 Z 轴正面上的部分。在分析设置期间，对称平面条件应用于 Z=0 面。
    3. 单击确定。
    Simcenter STAR-CCM+ 根据导入文件中规范创建 3D-CAD 模型和几何零部件。有关导入特征的详细信息，请参见：
