绕组

几何定义文件可以包含有关定子绕组的信息，但不能包含转子绕组的信息。Simcenter STAR-CCM+ 按照几何定义文件中的定义将定子绕组导入为整体绕组或单齿绕组。Simcenter STAR-CCM+ 根据 2D 几何图形的磁极线圈体将 3D 转子绕组构造为单齿绕组。

定子绕组（整体或单齿）的导入方法取决于导入的几何定义文件中定义的绕组配置数据。在 .xgdf 文件中，每个绕组均使用开始槽（出发槽）和结束槽（返回槽）进行定义。如果起始槽和终止槽跨多个齿槽，则 Simcenter STAR-CCM+ 将构建出一个对全部绕组的简化或整体表示。简化表示也称为整体表示。

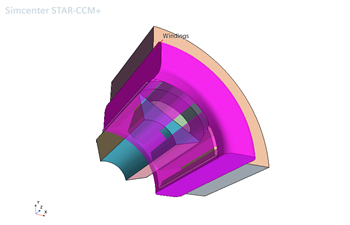

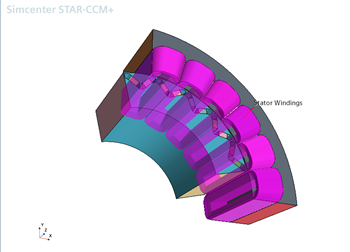

整体绕组	单齿绕组

整体绕组的高度相当于绕组轴向或 Z 方向上环形部分的长度。此高度的计算方法为槽宽（径向槽开口距离）乘以电机的平均绕组跨距（即出发槽的值减去返回槽的值）除以四。

当前忽略包含单个导线或绝缘体的定子几何体的任何绕组信息。对于这些几何体，Simcenter STAR-CCM+ 不会创建任何整体绕组或单齿绕组。

对于导入的 3D 几何体（热模型），Simcenter STAR-CCM+ 根据相应 2D 几何图形的磁极线圈体（EMAG 部件）构造 3D 转子磁场绕组。转子绕组始终构造为单齿绕组。
