控制样条曲线曲率

Simcenter STAR-CCM+ 可以更好地控制穿过一个点的样条曲线的曲率。 这些控制包括：

  • 角度：样条曲线的角度，从草图平面的 x 轴起逆时针测量。
  • 值：用于在点的任一侧控制样条曲线曲率的参数。 曲线的半径会随着值的增大而增大。

要以互动方式修改样条曲线曲率：

  1. 单击要修改曲率的样条曲线。

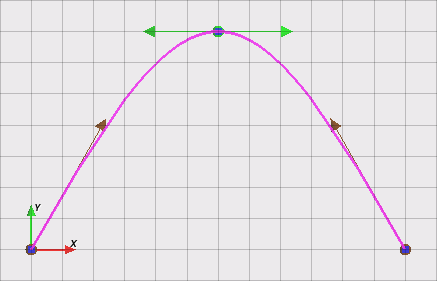

对于样条曲线上的每个点都会显示样条曲线图柄。 某个点处的样条曲线曲率始终与样条曲线图柄相切。

  1. 单击并拖动每个样条曲线图柄的箭头，如下所示：
    • 要在箭头方向上更改曲率量，延长或缩短箭头的长度。 按 <Ctrl> 的同时移动箭头可以保持当前角度。
    • 要更改样条曲线的角度，围绕样条曲线点旋转箭头。 按 <Shift> 的同时旋转箭头可以保持当前长度。
  2. 要完成该操作，在草图上单击样条曲线之外的位置。

还可以使用样条曲线属性面板（在选择样条曲线时显示）修改样条曲线曲率。

注 对修改过曲率的样条曲线添加或删除点会使样条曲线恢复为其原始曲率。 建议在编辑曲率之前添加或移除样条曲线上的点。

松弛样条曲线图柄

如果样条曲线扭曲或包含锐角，则可以通过松弛样条曲线图柄来使它平滑。 此功能还适用于样条曲线由于约束而更改的情况。

要松弛样条曲线图柄：
  1. 右键单击要平滑的样条曲线，然后选择松弛所有样条曲线正切图柄。

样条曲线会重新计算，以平滑地拟合现有样条曲线点。
