人体模型拆分为段

建模过程中的关键一步是将人体模型表面几何体拆分为 Fiala 热调节模型或等效均匀温度模型所需的特定数量的部件表面。



Fiala 人体模型

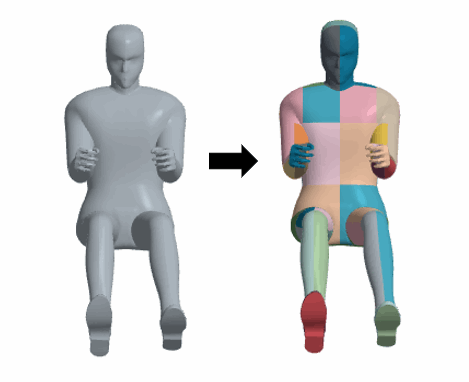

对于 Fiala 模型，头部、颈部、胸部等人体部位称为段。人体模型体分为 20 个这样的段。这些段进一步细分为每个段不同数量的扇区，例如 Head_Top 或 Head_Back。总共，必须将人体模型几何部件细分为与 58 个扇区一一对应的 58 个部件表面。根据 Fiala 模型扇区细分人体模型后，还可以将细分的人体模型用于等效均匀温度模型。

Fiala 人体模型是用部分球体和圆柱体构建的：[405]。随后，此标准人体模型用于构造热网络。但是，不需要以部分球体和圆柱体的形式重建人体模型。可以导入任何形状的人体模型几何体。人体模型甚至可以使用不同的姿势，如站姿、坐姿、卧姿等。

等效均匀温度人体模型
必须将人体模型几何体细分为对应于头部、胸部、肩部等人体部位的 17 个段。

（可选）建议遵循某种约定为段命名。为分段人体模型应用命名约定可显著简化网络链接的设置。请参见热舒适性建模中的步骤 7d。有关命名约定，请参见人体模型分段命名约定参考。

要拆分人体模型：

  1. 导入人体模型几何体作为单独的几何部件。
    如果已使用专用的 CAD 工具将人体模型几何体拆分为 Fiala 热调节模型或等效均匀温度模型所需数量的部件表面，则继续执行第 3 步。
  2. 使用表面修复工具或 3D-CAD 将人体模型几何体部件表面拆分为所需数量的部件表面。
  3. 在座舱内正确放置人体模型几何体。确保人体模型不会突出座舱外。当人体模型几何体接触座椅或方向盘时，确保表面不相交。例如，可以考虑调整座椅的形状以使其符合人体模型的形状。
  4. 为人体模型部件表面接触的所有部件表面生成部件接触。
