将 CFD 交界面添加到模型映射

在模型映射中，使用 CFDInterface 对象标记 GT-SUITE 与 Simcenter STAR-CCM+ 之间的 1D/3D 界面。

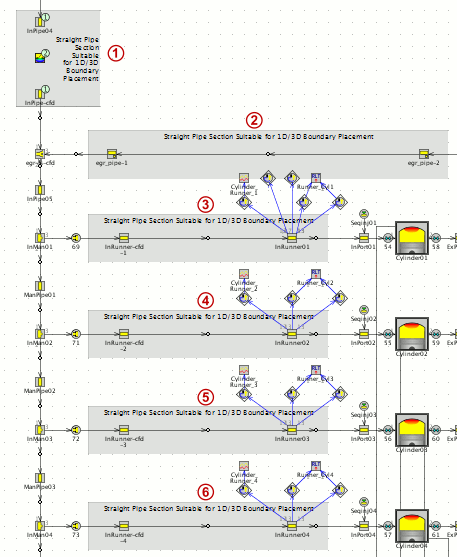

  1. 在模型映射中，找到需要 CFD 交界面的六个管形截面（在这种情况下，它们被标记为适合 1D/3D 边界位移的直管形截面）。


  2. 对于每个管形截面，使用以下程序将默认的 1D 孔替换为 1D/3D CFDInterface 对象：
    1. 删除默认的 1D 孔


    2. 在项目树中，展开成分 > CFDInterface 节点。
    3. 拖放 def 节点到模型映射上并将其放到原来的孔位置上。


    4. 右键单击模型映射上的 CFDInterface 并选择开始新链接。
    5. 使用开始新链接工具将 CFDInterface 连接到相邻管道，确保箭头指向流体方向。


    在未耦合循环中，GT-SUITE 求解一维成分中的流体。 耦合开始后，GT-SUITE 求解器为 Simcenter STAR-CCM+ 提供边界条件，并且不再求解一维成分中的流体。

  3. 保存 GT-SUITE 模型。
