可视化结果

可视化流经歧管的流体速度场和质量流量。

当气缸 1 进气门关闭时，GT-SUITE 中的发动机循环开始，模型将此位置定义为气缸 1 上死点点火 (TDCF) 前 110 度。因此，Simcenter STAR-CCM+ 中的结果显示，从气缸 1 TDCF 前 110 度开始的发动机循环，涵盖后续 2160 度曲柄旋转范围（三个循环）。

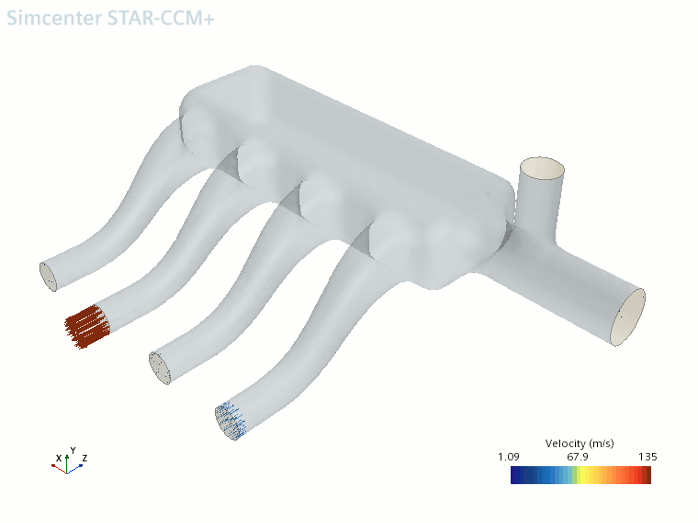

显示与以下所示类似的速度矢量场景，此场景显示最后一个时间步中的速度矢量。该场景显示 GT-SUITE 已打开气缸 3 的气门，气流速度很高。

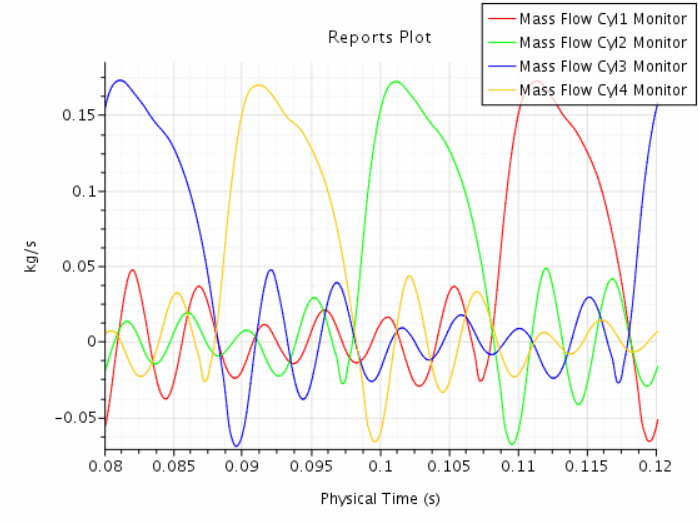

查看最后一个完整发动机循环中的质量流量绘图：

  1. 右键单击绘图 > 报告绘图，并选择打开。
  2. 单击场景/绘图。
  3. 选择轴 > 底轴节点，并将最小值设置为 0.08，将最大值设置为 0.12。

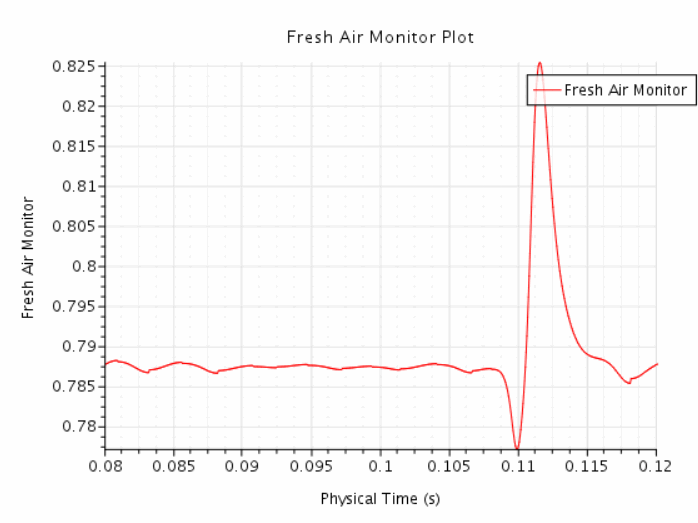

  4. 用同样的方法，查看最后一个完整发动机循环中的新鲜空气质量分数监视器。
