将 CFD 连接添加到模型映射

在 GT-SUITE 中，使用 CFD 连接对象定义 1D/3D 交界面的特性。CFD 连接指定交换的数据、Simcenter STAR-CCM+ 体积平均区域长度以及如何确定耦合的 Simcenter STAR-CCM+ 边界的横截面。

要添加需要的 CFDFlowConn 连接到模型映射：
  1. 在项目树中，右键单击连接 > CFDFlowConn 节点，然后选择添加对象。
  2. 在模板：CFDFlowConn 对话框：
    1. 将 Object Family(对象系列) 设为 CFDConnection。
    2. 单击主选项卡，然后设置下列属性：
      属性 设置
      连接类型 气体（基本）
      CFD 交界面类型 速度（CFD 施加 GT 压力）
      CFD 交界面横截面（尽量准确） 从附近的“管道*”零部件获取
      CFD 域采样长度 对象值：[dxi]

      这将 Simcenter STAR-CCM+ 体积平均区域长度设置为 GT-SUITE 中的离散长度。
      单位：见案例设置（已自动选定）
    3. 单击高级选项卡，并确保组分映射覆盖设为 def。
    4. 单击确定。
  3. 从项目树拖放 CFDFlowConn > CFDConnection 节点到模型映射上，并将其放置在 CFDInterface 附近，置于 InPipe04 和 InPipe-cfd 之间。
  4. 将 CFDConnection 重命名为入口。
  5. 将来自 CFDInterface 的成分连接到 CFDConnection。


  6. 使用以下设置创建另一项 CFDConnection：
    属性/特性 设置
    对象系列 CFDConnEGR
    连接类型 气体（基本）
    CFD 交界面类型 速度（CFD 施加 GT 压力）
    CFD 交界面横截面（尽量准确） 从附近的“管道*”零部件获取
    CFD 域采样长度 对象值：[dxegr]
    单位：见案例设置（已自动选定）
    组分映射覆盖 def

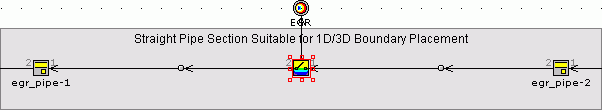

  7. 将 CFDConnEGR 连接放置于 egr_pipe-1 和 egr_pipe-2 之间并连接到一起，将其重命名为 EGR。


  8. 使用以下设置创建最终的 CFDConnection：
    属性/特性 设置
    对象系列 CFDConnCyl
    连接类型 气体（基本）
    CFD 交界面类型 速度（CFD 施加 GT 压力）
    CFD 交界面横截面（尽量准确） 从附近的“管道*”零部件获取
    CFD 域采样长度 对象值：[dxi]
    单位：见案例设置（已自动选定）
    组分映射覆盖 def

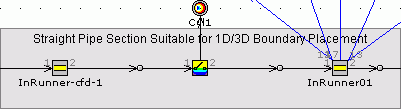

  9. 将四个 CFDConnCyl 连接放置于其余 1D/3D 截面之间（例如，在 InRunner-cfd-1 和 InRunner01 之间）并连接到一起，将它们重命名为 Cyl1、Cyl2、Cyl3 和 Cyl4。


  10. 保存 GT-SUITE 模型。
