将 Simcenter STAR-CCM+ 耦合至 GT-SUITE
要求 Simcenter STAR-CCM+ 在服务器模式下启动 GT-SUITE 并与其连接。使用平均区标志场函数可视化流体大致是一维的区域。
-
展开节点，然后设置下列属性：
节点 属性 设置 GT-SUITE 版本 版本 v2022 启动合作方选项 选项 启动应用程序（默认） - 展开节点。
-
选择 GT-SUITE 模型文件节点，然后将 GT-SUITE 输入文件设为 GT-SUITE_caseFiles/CFDCoupling_Setup.gtm。如果已将输入文件保存到其他位置，则根据需要调整文件路径。
您可以手动输入文件路径和名称，或单击
（自定义编辑器）并使用对话框导航至该文件。
为了以服务器模式启动 GT-SUITE，Simcenter STAR-CCM+ 要求您指定 GT-SUITE 安装和许可证文件的位置（分别使用两个环境变量：$GTIHOME 和 $GTISOFT_LICENSE_FILE）。
- 如果您未在您的系统上定义要求的全局变量，请通过设置以下属性来在本地指定这些变量：
节点 属性 设置 GTIHOME 环境变量 GTIHOME [至 GT-SUITE 安装的路径] GTISOFT_LICENSE_FILE 环境变量 GTISOFT_LICENSE_FILE [至 GT-SUITE 许可证的路径]
-
右键单击链接 1 节点，然后选择启动并连接。
GT-SUITE 求解器在后台启动，等待 Simcenter STAR-CCM+ 开始运行其求解器。清除求解会停止 GT-SUITE 求解器并断开与 Simcenter STAR-CCM+ 的连接。如果您清除了求解，可按照以上所述重新启动 GT-SUITE 求解器。
对求取物理值和质量分数平均值并发送至 GT-SUITE 的体积进行可视化。检查区，并确定流体是否为相对一维流体。
- 创建标量场景。
-
编辑标量场景 1 节点，然后设置下列属性：
节点 属性 设置 轮廓 1 表面 已激活 网格 已激活 标量 1
部件部件 Cyl1 Cyl2 Cyl3 Cyl4 EGR Intake 壁面 标量场函数 平均区标志 最小 1 最大 6 颜色条层数 6 -
单击
（保存-恢复-选择视图）并恢复视图 1。
-
初始化求解。

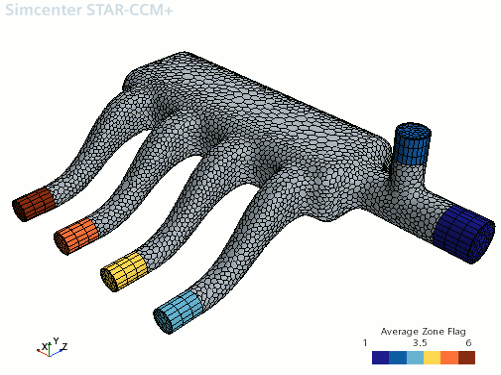

与下图所示场景类似的场景随即出现。
标量值与首先在 Simcenter STAR-CCM+ 中创建的边界有关，这些标量值不重要，只是突出显示单独区域。
- 保存模拟。
