定义组分映射

定义组分映射，以便 GT-SUITE 可以将 Simcenter STAR-CCM+ 气体成分映射到自己的组分。

使用组分映射的好处是不需要在 Simcenter STAR-CCM+ 模拟中表示每一个 GT-SUITE 组分，因而减小计算成本。 使用组分映射还可提供更大的灵活性，使您可以选择要在 Simcenter STAR-CCM+ 完全跟踪的单独组分。

此 GT-SUITE 模型有四个组分来定义进入气缸的新鲜空气/燃油混合物（进气充填）。 除了这些组分之外，有 13 种燃烧产品。 因此，GT-SUITE 模拟中共有 17 种组分。 进气充填组分始终在 Simcenter STAR-CCM+ 中单独表示。 不过没有必要在 Simcenter STAR-CCM+ 中跟踪所有已燃组分，因为其中一些组分仅微量存在。 lump_N2 标量在 Simcenter STAR-CCM+ 中表示这些可以忽略的组分。

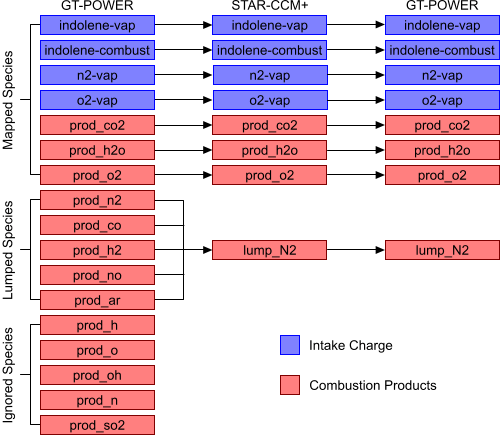

您可以按下图中所示映射组分：

在本例中，总是将一个组分映射到一个群集。 此行为不是映射工具的限制。 例如，您可以将所有有害气体映射为名称为“Pollutants”（污染物）的群集。

执行上述组分映射：

  1. 右键单击成分 > CFDComponent > 歧管 > 歧管-1节点，并选择编辑属性...
  2. 在模板：CFDComponent 对话框中，选择耦合的循环选项卡。
  3. 单击组分映射对象属性旁边的省略号 (...)。
  4. 在值选择器对话框中，从创建新对象（模板库）组合框中选择 CFDSpeciesMap，并单击确定。
  5. 在模板：CFDSpeciesMap 对话框中：
    1. 设置对象名称为 CFDSpeciesMap。
    2. 将用户自定义的组分映射设置为 def。
    3. 单击 prod_co2’s CFD Species 属性旁边的省略号 (...)。
    4. 在 Value Selector 对话框中，从 GT-SUITE Library 选项卡中选择 CFDSpecies > prod_co2，并单击 OK。

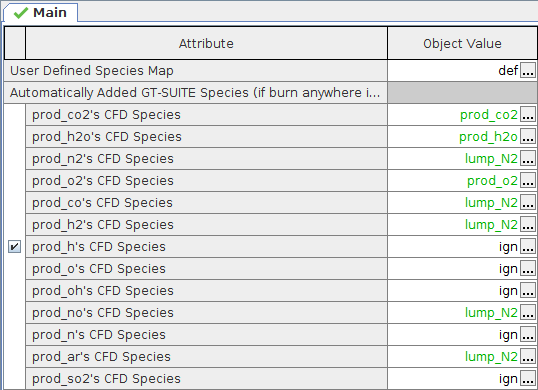

    5. 使用类似的方法设置其余属性，如下图所示。


  6. 单击确定以关闭对话框。
  7. 保存 GT-SUITE 模型。
