导出材料集合

准备完相应的材料集合后，可将材料和选定的物理属性从铸造材料数据库导出至 Simcenter STAR-CCM+。

要将材料集合直接导出至 Simcenter STAR-CCM+：

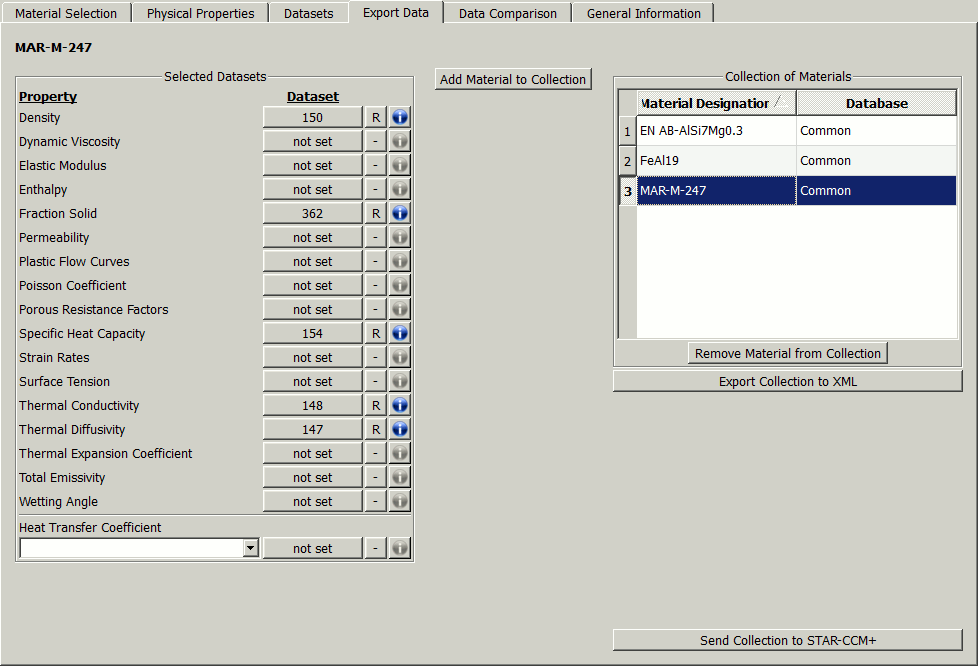

单击 Send Collection toSimcenter STAR-CCM+。

此时将关闭铸造材料数据库编辑器。材料集合将另存为当前工作目录下、采用预定义名称（ExportToStarCCM_YYMMhhmmss.xml（年、月、小时、分钟、秒））的 XML 文件。

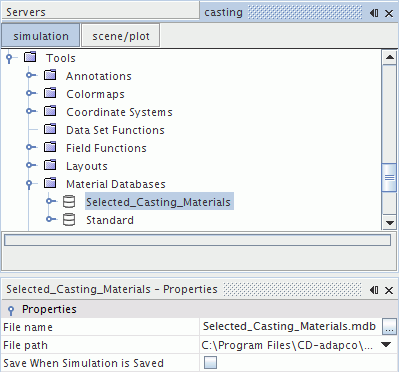

Simcenter STAR-CCM+ 将自动读取导出的材料数据库并将其加载到工具 > 材料数据库 > Selected_Casting_Materials(选定的铸造材料) 节点下。

要将材料集合导出至 .xml 文件以便将来导入：

单击 Export Collection to XML(将集合导出至 XML)。
在 Save File(保存文件) 对话框中，指定适当的文件名和位置，然后单击保存。
铸造材料数据库编辑器将保持打开状态。稍后可将导出的文件导入到 Simcenter STAR-CCM+ 材料数据库。

请参见在 STAR-CCM+ 中使用导入的铸造材料和属性。
