比较不同材料的物理属性

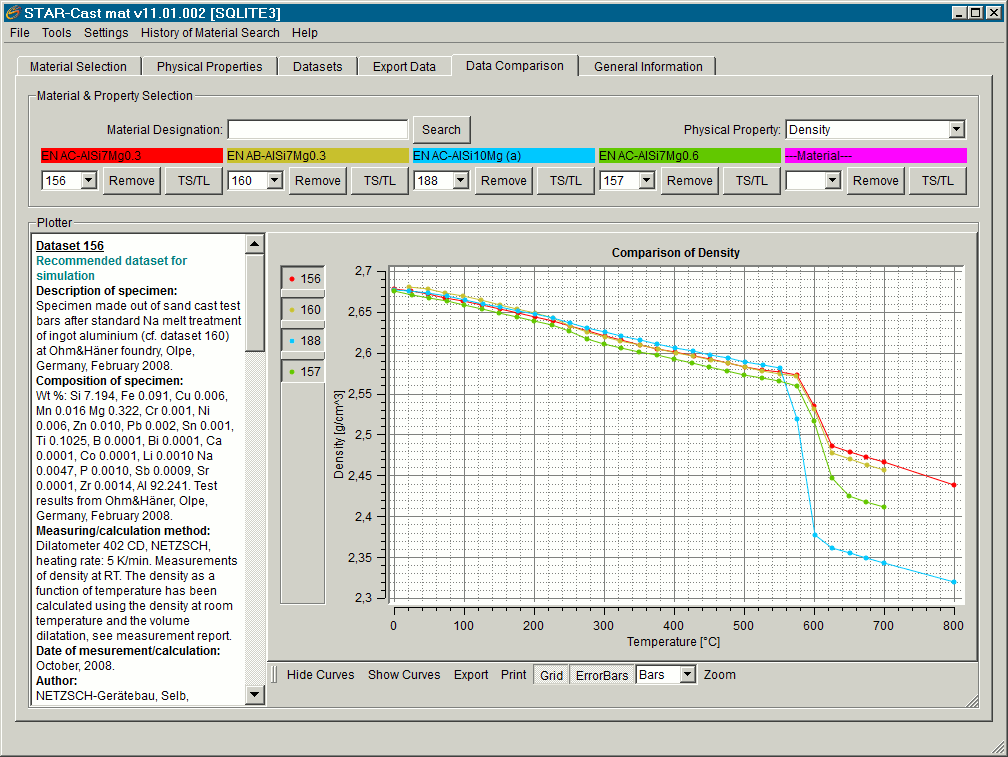

Data Comparison(数据比较) 面板最多可比较五种不同材料的单个物理属性。 利用此功能可比较特定材料的可用数据集，并选择最适合用于模拟的材料和数据集。

要比较不同材料的特定物理属性：

  1. 在铸造材料数据库编辑器中，单击 Data Comparison(数据比较) 选项卡。

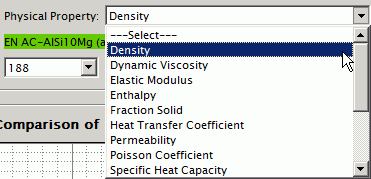

  2. 在“物理属性”框中，单击向下箭头，然后选择要比较的物理属性。


  3. 选择要比较的材料：
    1. 在“Material Designation(材料名称)”框中，输入全部或部分材料名称。
      如果要列出所有可用材料，将“Material Designation(材料名称)”框留空。
    2. 单击搜索以显示匹配材料的列表。
    3. 在 Material Search(材料搜索) 对话框中，选择要比较的材料。
      最多可以选择五种材料。 如果尝试选择更多材料，选择按钮将灰显。
    4. 单击选择。

    选定的材料会添加到 Data Comparison(数据比较) 面板上的比较位置。



    如果材料名称具有与所选物理属性关联的两个或更多数据集，则默认情况下将显示推荐的曲线及其文档。

  4. 如果要选择另一数据集，单击材料名称下的下拉列表，然后选择适当的数据集编号。


  5. 如果要显示固相线和液相线温度，单击材料名称下的 TS/TL。
    将显示温度范围（如果可用）。

可以移除或替换材料名称：

  1. 单击材料名称下的移除。

    将清除材料名称字段并移除相关的数据集。

  2. 如果要显示不同的材料，单击搜索，然后选择适当的材料名称。

可以使用图形显示功能来查看和比较数据集曲线。 还可以将图形保存为 PDF 文件供日后使用，或将图形直接打印到打印机。

有关详细信息，请参见查看数据集曲线。
