使用图标列表选择材料名称

从“Material Class(材料类)”和“Material Group (材料组)”下拉菜单右侧的图标列表中，可以选择材料名称。

要从图标列表中选择材料名称：

单击适当的图标列表按钮。

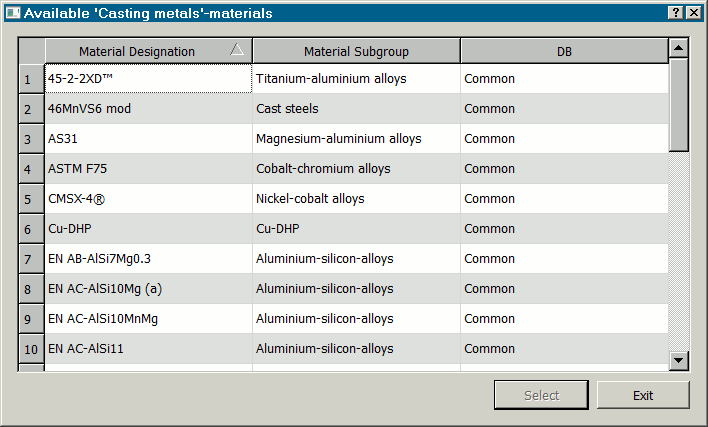

在 Available Materials(可用材料) 对话框中，单击要使用的材料名称。
单击选择。
