使用字符串搜索选择材料名称

可以使用字符串搜索来选择材料名称。

在“Material Designation(材料名称)”框中，输入所需的材料名称（或相关的字符串）。

如果要查看铸造材料数据库中完整的可用材料名称集，将 Material Designation(材料名称) 框留空。
单击搜索。

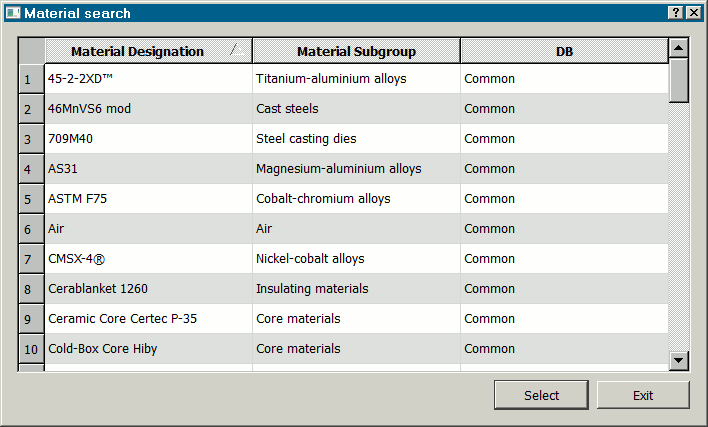

此时将显示 Material Search(材料搜索) 对话框。
在 Material Search(材料搜索) 对话框中，单击所需的材料名称。
单击选择。
