搜索条件和结果

在搜索工具中,可以使用谓词构建过滤器,或使用查找类似选项来执行搜索。执行搜索后,可以将结果存储在过滤器中,或将其作为选择,执行进一步操作。表格视图可用于简化处理大量结果。

设置搜索条件:
  1. 搜索条件面板中,选择以下某个选项:
    • 要使用谓词驱动搜索工具,选择条件
    • 要执行查找类似几何实体的搜索,选择查找类似
  2. 要设置并使用条件运行搜索:

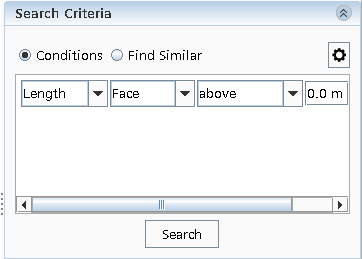

    1. 搜索条件面板中,从下拉列表中选择谓词,如长度
      谓词定义将被添加到“搜索条件”面板中。该定义构成用于定义过滤条件的逻辑参数。请参见搜索工具参考
    2. 在第二个下拉列表中,选择希望搜索作用于的几何部分。
    3. 如果选择的谓词需要范围和值,如长度,可能会提供其他选项。
    4. 其他谓词如冲突形状具有与其关联的不同选项。请参见谓词类型
    5. 单击 执行更改完成搜索词。
    6. 要将更多搜索词添加到现有过滤器中,单击 添加项)。可以使用运算符组合多个搜索词 — 请参见过滤运算符


  3. 要使用查找类似选项运行快速搜索:
    1. 右键单击 3D-CAD 视图场景中的实体,然后选择查找类似
      还可以使用在体内查找类似选项来查找体中的特定实体。
      将显示过滤器面板并填充所选内容。

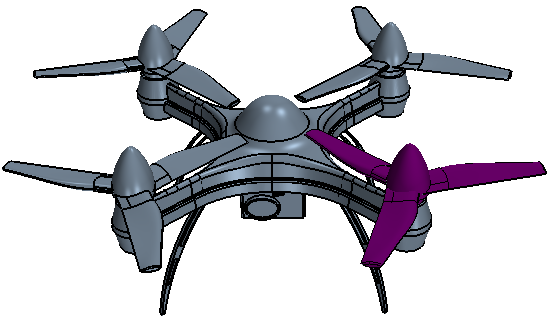

    在下面的示例中,选择了无人机叶片,以紫色高亮显示。

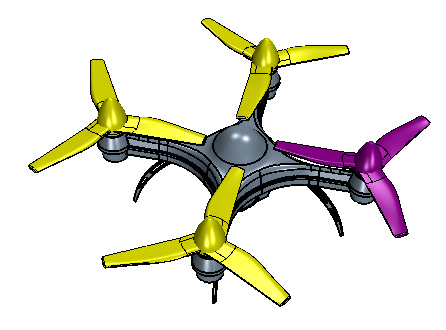

    下图显示了搜索工具找到的叶片,以黄色高亮显示。

  4. 要使用查找类似选项构造过滤器:
    1. 搜索条件面板中,选择查找类似选项。
    2. 图形窗口中,选择几何的体零部件。
    3. 可以设置不同的颜色,在搜索条件面板中的图形窗口中查看选择。
    4. 选择查找类似模式选项:
      • 几何属性:根据与选定实体中实体的几何相似性来激活搜索。例如,如果选择作为输入类型,搜索则基于选定面的面积和周长。
      • 颜色:根据选定实体的颜色激活搜索。

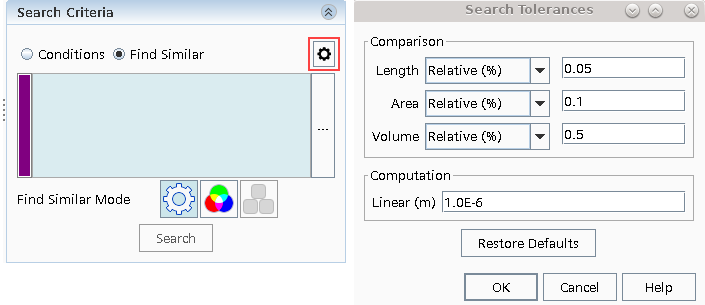

      • 搜索容差:可用于在比较拓扑或搜索实体时指定容差值。此选项位于搜索准则框的右上方,请参见下图。有关更多信息,请参见搜索工具参考


      可以单独选择这些选项,也可以将它们一起使用。
    5. 单击搜索
结果面板可用于自定义结果的颜色,浏览结果,以及创建过滤器以存储结果。
  1. 要浏览结果并将结果存储为过滤器:
    1. 结果面板中,使用右/左键浏览结果。可以按如下方式修改审核行为:
      1. 要单独查看特定结果,激活隔离结果
      2. 要重新定位每个结果的视图,以使不必自己缩放或平移视图,则激活重置视图
      3. 要为对象选择其他颜色,单击颜色选择器并选择其他颜色。同样,可以激活设置透明度选项。仅当在搜索工具中查看结果时,这些选项才会影响对象。
    2. 创建旁边,选择过滤器以存储结果。
      此操作将在 3D-CAD 树中的设计过滤器节点下创建设计过滤器 1
    3. 要将结果用作选择,选择选择选项。
    4. 要将结果用作 3D-CAD 特征的输入:
      1. 选择 3D-CAD 模型 1 > 设计过滤器 > 设计过滤器 1 节点。
      2. 按住 <CTRL> 键,在 3D-CAD 视图场景中右键单击,从列表中选择一个 3D-CAD 特征。该特征是使用过滤器中的零部件作为输入来创建的。此操作还适用于选择选项。
      3. 也可以右键单击设计过滤器 1 节点,然后从列表中选择 3D-CAD 特征。
搜索工具提供结果的可选表格列表视图。通过表格形式的演示,简化了与大量结果进行交互和查看结果的方式。查看结果时,可以将它们用作 3D-CAD 特征的输入,或应用其他交互(包括可视化选项)。
  1. 要在表中显示结果:
    1. 创建旁边,选择并单击确定

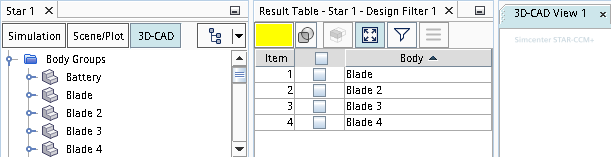

      1. 默认情况下,结果表显示在 3D-CAD 模拟树和 3D-CAD 视图场景之间。该表是一个可停靠的面板,可以重新停靠在用户界面中的其他位置。

      如果将鼠标指针悬停在表中的特定项上,则会出现工具提示,显示该项的完整描述。

    2. 对于要处理的项,在选择列(第二列)中,激活其复选框。


      如果高亮显示表中的多个项并激活或停用其中一个复选框,则所有高亮显示的行同样被激活或停用。
    3. 对于选定的项,可以使用隔离、重置视图和透明选项来定制在 3D-CAD 视图场景中显示项的方式。请参见搜索工具参考
    4. 在有大量结果的情况下,可以使用 在表中显示实体群集)选项将相连项分组在一起。

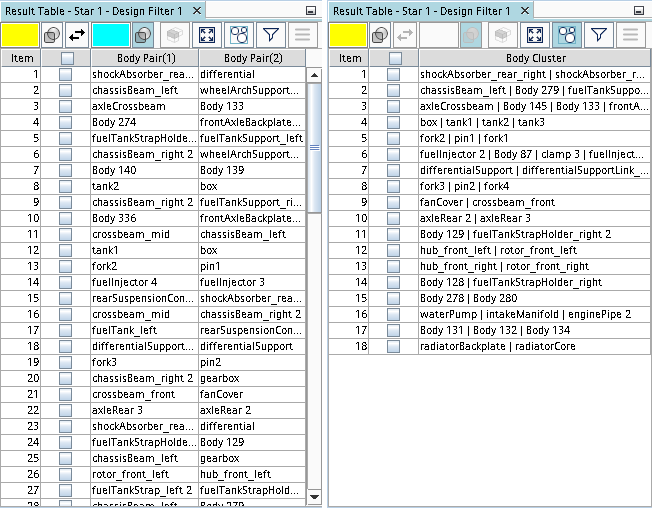

      下图显示使用群集选项之前和之后搜索冲突对的结果。

      然后,这些群集可以用作 3D-CAD 特征的输入内容。如果表中的项被特征操作消耗(例如,被删除或与其他项合并),则消耗一词会显示在项描述的位置。
    5. 要使用选定的项作为 3D-CAD 特征的输入内容,单击 激活特征菜单)并选择目标特征。
      选择激活特征菜单后,将禁用该表,直到选定特征完成或取消为止。要关闭特征菜单,使用 <ESC> 或在菜单外单击。
