导入 es-ice 或 pro-STAR CAE 模型

从 es-ice 或 pro-STAR 导入 CAE 模型的步骤与从其他 CAE 产品导入模型的步骤不同。

要从 es-ice 或 pro-STAR 导入 CAE 模型：

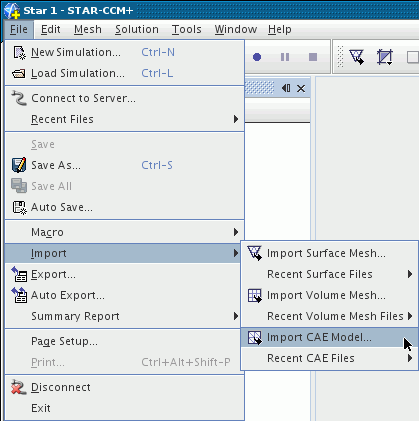

  1. 选择文件 > 导入 > 导入 CAE 模型...


    此时将显示打开对话框。
  2. 从 es-ice 或 pro-STAR 选择面网格（壳）的 .dbs 文件。

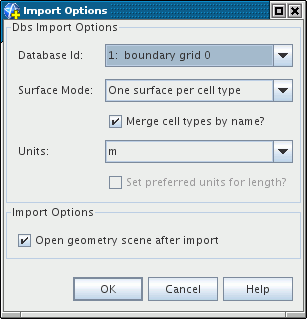

    选择文件时将打开导入选项对话框。

    注没有用于从 es-ice 或 pro-STAR 将 CAE 模型作为区域导入的选项。 另请注意，单位必须与在 es-ice 或 pro-STAR 中生成模型时使用的长度单位对应。 在 es-ice 中通常为毫米。

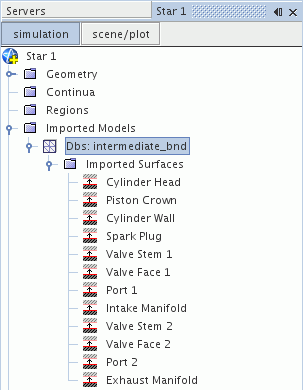

  3. 单击确定时，CAE 模型将作为导入的模型节点的子节点显示在模拟树中。
