导入 es-ice 或 pro-STAR 求解数据
要从 es-ice 或 pro-STAR 导入求解数据：
-

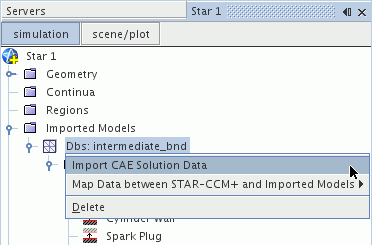

右键单击 CAE 模型节点，然后选择导入 CAE 求解数据。
此时将显示打开对话框。 -
选择采用编码 (ASCII) 格式的 .usr 文件。
选择文件时将打开导入数据选项对话框。
下面介绍了该面板中的可用选项：- 数据类型 – 目前，仅有网格单元数据可用。
- 寄存器 – 选择包含所需后处理数据的寄存器。 如果选择导入不含任何数据的寄存器，导入将失败。 可用的选项包括：
- 标量（寄存器 4）– 选择存储在寄存器 4 中的标量数据。
- 矢量（寄存器 1-3）– 选择存储在寄存器 1-3 中的矢量数据。
- 标量与矢量 – 选择分别存储在寄存器 1-3 和 4 中的矢量和标量数据。
- 全部 – 选择所有寄存器。 从 es-ice 导入数据时建议选择此选项。
- 寄存器 n – 选择寄存器 n。
- 数据格式 – 目前，仅允许使用编码格式文件。
- 网格单元偏移 – 至求解数据中的网格单元 ID 编号。 通常不需要此选项，尤其是遵循了在 es-ice 或 pro-STAR 中准备数据的准则时。
- 标题 – 用于在 Simcenter STAR-CCM+ 中标识寄存器的标签。 例如，使用默认标题（寄存器）时，导入的数据将存储在名为“Imported Register n(导入的寄存器 n)”的场函数内，其中 n 为寄存器编号。
