滤波模式表

初始化求解时将默认创建滤波模式表，该表可定义要包括在模拟中的模式。

可通过最大节径和最大频率专家属性定义表中包含的模式。 该表包含以下类型的列：

• m1、m2... ：叶片排的模态索引
• w1 [行 n]、w2 [行 n]... ：附加到已建模叶片排 n 的尾流叶片排的模态索引。

  尾流叶片排指示已应用于滞止入口或压力出口边界的尾流边界条件。 此边界条件表示应用于已建模叶片排的外部空间干扰。

• N：节径
• omega1、omega2... ：叶片排的频率
• omegaw1 [行 n]、omegaw2 [行 n]... ：附加到已建模叶片排 n 的尾流叶片排的频率。

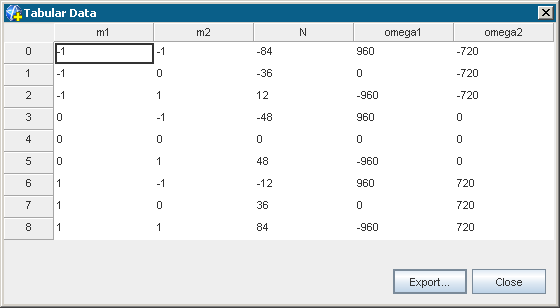

使用制表功能可显示表中的信息。 例如：

在上述示例中，有两个叶片排和一个尾流叶片排具有以下属性：

节径如下：

其中，$n$ 为叶片排数，$m_i$ 为节点指数，$B_i$ 为叶片数。 Simcenter STAR-CCM+ 通过每个叶片的旋转速率计算频率、相邻叶片的旋转效应以及来自上游和下游的干扰。

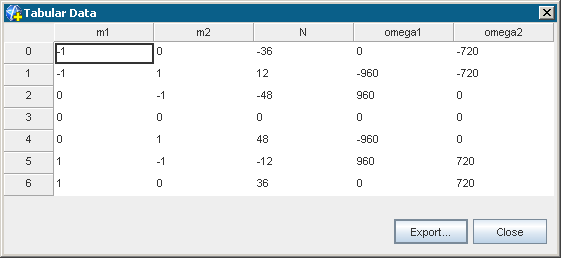

下图说明了最大节径属性会如何影响过滤节点表。 在上面的示例中，如果最大节径设为 25，则将创建下表。

已从表中移除 N > 25 的所有模式。 最大频率属性的定义对于 omega1 和 omega2 具有类似效应。
