使用子午面投影转换

该转换是零部件的点到 (z,r) 平面的简单投影。它只需要其属性的两个矢量：旋转原点和旋转轴。

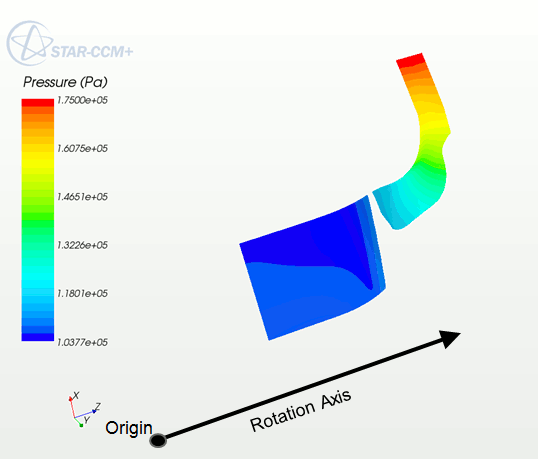

以下示例使用了子午面投影转换：

旋转轴为 [0, 0, 1]（与 z 轴对齐）。
原点位于表面上游 [0, 0, 0] 处。

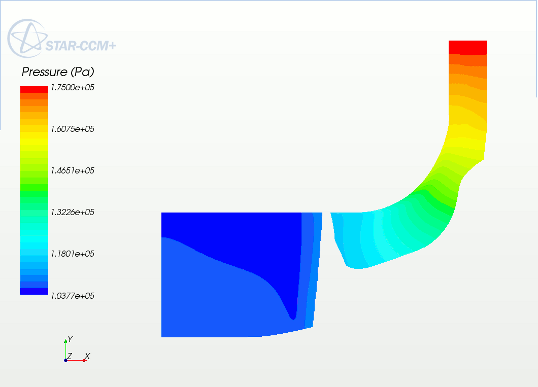

以下屏幕截图显示俯视 z 轴。该转换将零部件映射到 (x, y) 轴。
