转换如何使用坐标系
转换具有与每个位置属性和轴属性关联的单位，具体取决于选定的坐标系。

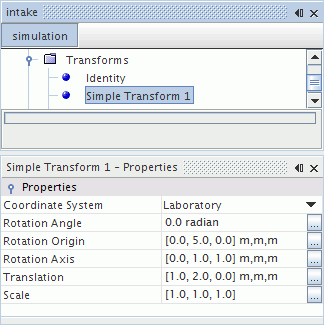

以下示例显示了一个简单转换及其属性。
此转换具有三个属性，其指定和单位取决于选定坐标系：旋转原点、旋转轴和平移。 每个属性都用指定坐标系中的坐标表示，但分量的解释取决于属性的类型：
- 旋转原点属性指定在选定坐标系中的位置，它定义相对于参考坐标系原点的旋转原点。 在上述示例中，位置为 [0.0, 5.0, 0.0] m, m, m，指示所有三个分量的单位都为米。
- 旋转轴属性为矢量，但也以选定坐标系中的位置表示。 该矢量由选定坐标系的原点到该坐标系中的指定位置形成。
- 平移属性为矢量，它相对于选定坐标系的原点在图形窗口显示中移动零部件的笛卡尔坐标。

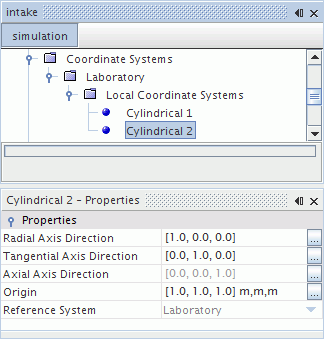

坐标系更改后，将使用与该坐标系有关的单位重新计算取决于坐标系的每个属性的分量。 考虑以下圆柱坐标系示例。

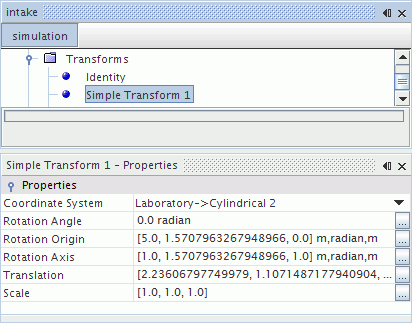

“Cylindrical 2(圆柱 2)”坐标系使用基准坐标系作为其参考系。 原点属性为 1.0,1.0,1.0，因为这是“Cylindrical 2(圆柱 2)”坐标系相对于基准坐标系原点的位置。 将“Simple Transform 1(简单转换 1)”的坐标系属性更改为 Cylindrical 2(圆柱 2) 时，将导致其属性发生变化，如以下屏幕截图所示。
将重新计算坐标系相关属性的分量，以反映圆柱坐标系的相应单位。
在此示例中，“Simple Transform 1(简单转换 1)”的位置已相对于基准坐标系偏移。 出现此偏移是因为转换现在将“Cylindrical 2(圆柱 2)”坐标系用于其原点，而“Cylindrical 2(圆柱 2)”坐标系相对于基准坐标系的位置为 1, 1, 1。
