以下右键单击操作和对话框可用于 Simcenter STAR-CCM+
In-cylinder 中的几何。
几何右键单击操作
对象 |
右键单击操作 |
几何 |
- 导入 CAD 模型
- 打开一个对话框,用于导入发动机气缸、端口和阀的 3D CAD 几何。有关支持的文件格式的信息,请参见几何要求。
- 可以使用以下导入选项:
-
- 修复无效体:打开时,Simcenter STAR-CCM+ 会尝试修复 Parasolid 基础几何的错误,并报告成功修复的无效体的数量。有关更多信息,请参见修复无效体。
- 移除冗余拓扑:打开时,Simcenter STAR-CCM+ 会移除冗余的边和节点。

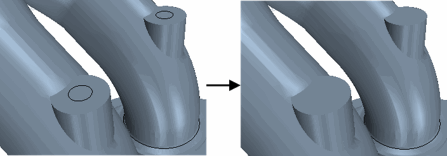

下图显示移除冗余拓扑之前和之后的 CAD 几何:
- 检查体有效性开启时,在导入过程中检查 CAD 几何的有效性。请参见检查几何有效性。
- 导入 2D 曲线
- 打开一个对话框,用于以 *.csv 格式导入描述气缸扇区分布的 2D 几何样条。有关分布定义的信息,请参见几何要求。
- 对于导入的 2D 截面类型,以下选项可用:
-
- 气缸盖和活塞顶凹腔(在下死点):导入描述活塞位于上死点 (TDC) 位置时气缸扇区分布的封闭样条。
- 仅活塞顶凹腔(在下死点):导入描述在下死点 (BDC) 位置活塞顶凹腔分布的开放样条。
- 气缸盖和活塞顶凹腔(在下死点):导入描述在下死点 (BDC) 位置气缸盖和活塞分布的开放样条。
- 使用图形编辑器创建新几何。下列形状模板可用:
-
- 有关更多信息,请参见形状模板。
- 传输 CAD 体
- 将在 3D-CAD 中创建的体传输到 Simcenter STAR-CCM+
In-cylinder。
- 编辑 3D-CAD 模型
- 在 3D-CAD 中打开发动机的 CAD 模型。
-
注 | 在 3D-CAD 中修改 CAD 模型时,不支持使用替换气缸和阀几何交换气缸和阀的几何。 |
- 只显示未使用的构建几何
- 在图形窗口中隐藏用于定义发动机的所有几何。
|
[几何] |
- 布尔构建几何
- 可用于对选定的几何执行布尔合并运算和布尔减运算。结果是生成一个新几何并将其添加到几何节点。请参见布尔运算。
- 模式构建几何
- 可用于对选定的几何执行线性模式操作。结果是生成一个新几何,其中包含多个完全相同的对象,这些对象沿直线形成整齐的阵形。可通过从原始几何沿一个或两个线性方向延伸来定义模式。体的数量和体之间的距离决定了模式的范围。请参见布尔运算。
- 隐藏
- 在图形窗口中隐藏选定的几何。此操作有助于清晰地查看其他对象。可以使用显示操作再次恢复隐藏的对象。
- 显示
- 恢复隐藏的几何。
- 编辑
- 打开一个对话框,可用于设置几何属性。请参见几何对话框。
- 位置
- 启动定位工具,可通过该工具以互动方式参考其他几何放置选定的几何。
|
几何对话框
几何源 |
属性 |
形状模板(方块、球体、圆柱体、片体矩形、片体圆) |
请参见形状模板。 |
Simcenter STAR-CCM+ 中的 3D-CAD 建模器 |
- 名称
- 指定几何存储在树中时使用的名称。
- 几何
-
- 局部原点
- 指定几何的局部坐标系位置。请参见图形窗口中的 X_or、Y_or、Z_or。它用作将几何放置在计算域中的参考。可用的选项包括:
-
- 边界框的中心:界定导入的几何的框的中心。
- 边界框的底部 (ZMin) 中心:边界框的 Zmin 面的中心。
- 边界框:+-X/+-Y/+-Z:边界框的角。例如,“边界框:+X/-Y/+Z”将局部原点设为与最大 X 坐标、最小 Y 坐标和最大 Z 坐标对应的角。
- 自定义:在图形窗口中以互动方式设置局部原点时,将显示此值。
- 放置
- 请参见放置属性。
|
另一个 CAD 软件包 |
