坐标系

Simcenter STAR-CCM+ In-cylinder 使用多个坐标系来创建几何、定义活塞和阀运动、设置喷射器或进行后处理。

下列坐标系可用:
坐标系 侧视图 顶视图

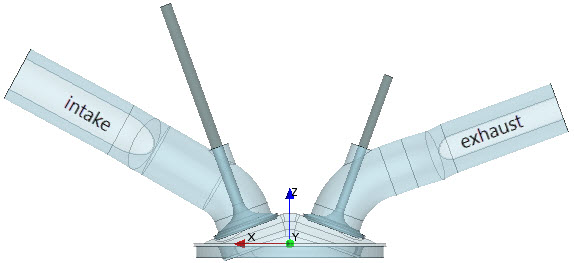

Laboratory(基准)

有关此坐标系的原点和轴方向,请参见几何要求

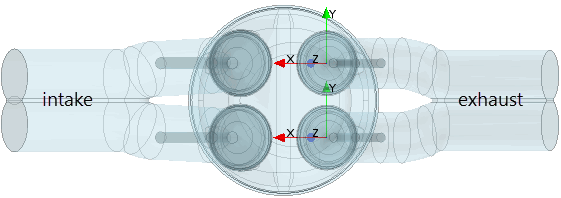

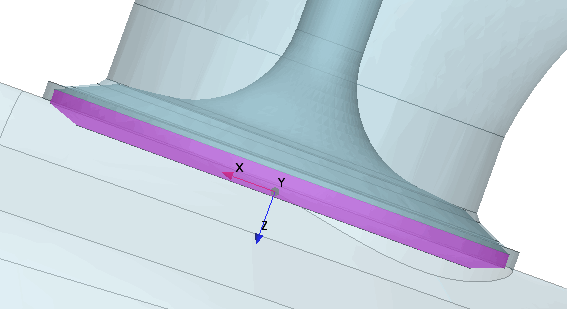

调整后的排气阀 [n] 坐标系
  • X 轴方向Y 轴方向:请参见计算 X 轴和 Y 轴方向
  • Z 轴方向:与阀杆轴对齐,指向活塞
  • 原点:位于头部表面底部中心上
  • 参考坐标系:基准

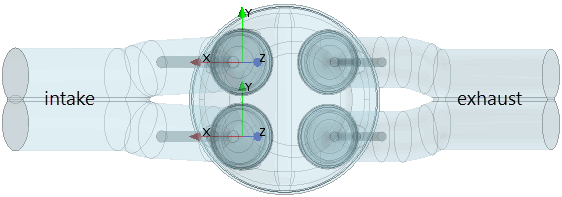

调整后的进气阀 [n] 坐标系
  • X 轴方向Y 轴方向:请参见计算 X 轴和 Y 轴方向
  • Z 轴方向:与阀杆轴对齐,指向活塞
  • 原点:位于头部表面底部中心上
  • 参考坐标系:基准

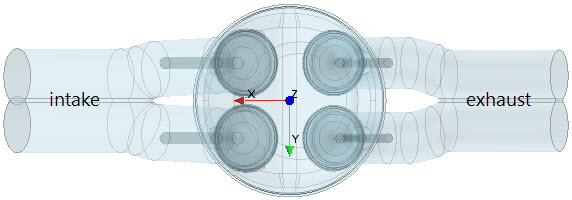

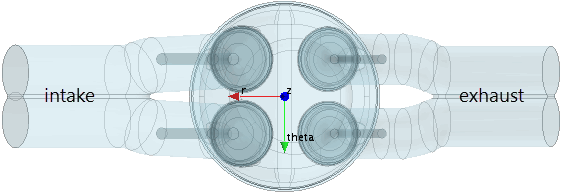

圆柱坐标系 1
  • X 轴方向:[1.0, 0.0, 0.0] m, m, m
  • Y 轴方向:[0.0, 1.0, 0.0] m, m, m
  • Z 轴方向X 轴方向 × Y 轴方向
  • 原点:[0.0, 0.0, 0.0] m, m, m
  • 参考坐标系:基准

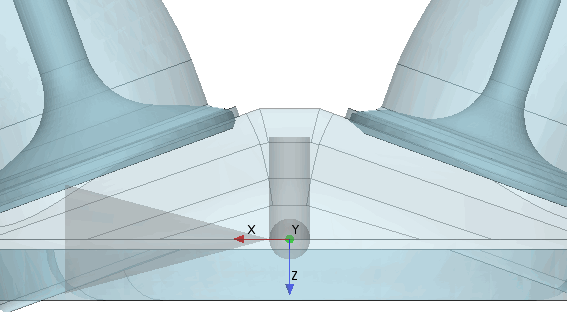

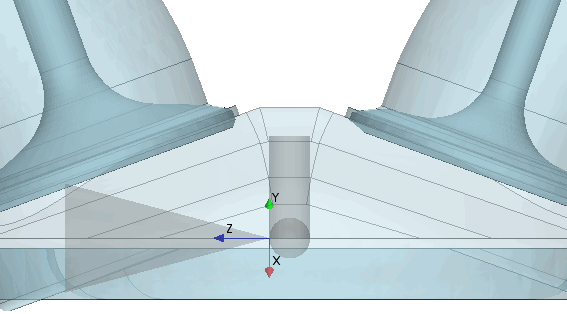

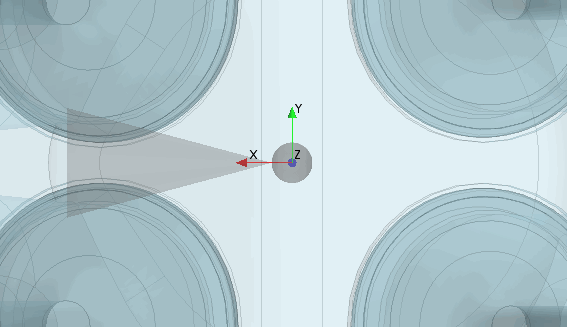

[喷射器]坐标系
  • X 轴方向Y 轴方向:请参见计算 X 轴和 Y 轴方向
  • Z 轴方向:指定的 Injector Direction(喷射器方向)
  • 原点:指定的喷射器原点
  • 参考坐标系:指定的喷射器坐标系(默认:圆柱坐标系 1

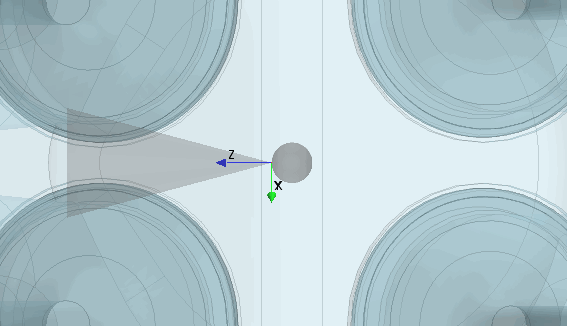

[喷射器]:喷嘴 [n] 坐标系
  • X 轴方向Y 轴方向:请参见计算 X 轴和 Y 轴方向
  • Z 轴方向:指定的 Nozzle Target(喷嘴目标)
  • 原点:指定的喷嘴原点
  • 参考坐标系:指定的喷嘴坐标系(默认:喷射器坐标系

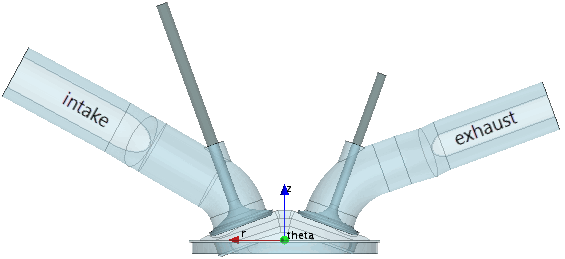

圆柱体圆柱坐标系
  • 径向轴方向:[1.0, 0.0, 0.0] m, m, m
  • 切向轴方向:[0.0, 1.0, 0.0] m, m, m
  • 轴向轴方向径向轴方向 × 切向轴方向
  • 原点:[0.0, 0.0, 0.0] m, m, m
  • 参考坐标系:基准

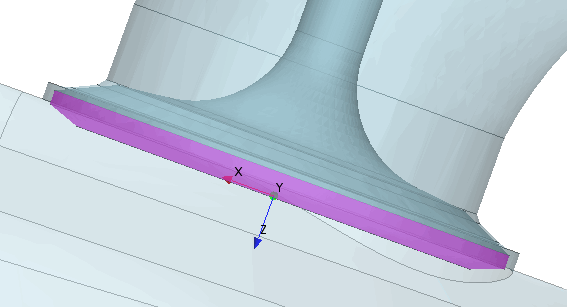

排气阀 [n] 坐标系
  • X 轴方向Y 轴方向:请参见计算 X 轴和 Y 轴方向
  • Z 轴方向:与阀杆轴对齐,指向活塞
  • 原点头部表面的形心
  • 参考坐标系:基准

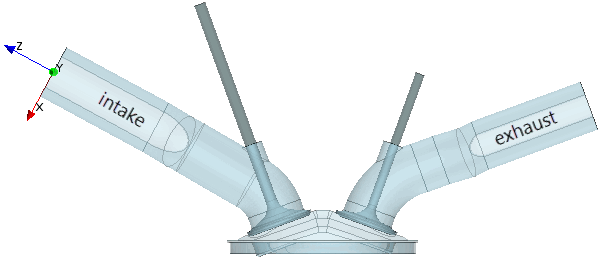

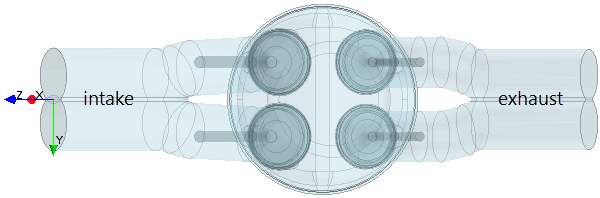

入口 [n] 坐标系 1
  • X 轴方向Y 轴方向:请参见计算 X 轴和 Y 轴方向
  • Z 轴方向:垂直于 Inlet [n](入口 [n]) 表面,指向外侧
  • 原点入口 [n] 表面的形心
  • 参考坐标系:基准

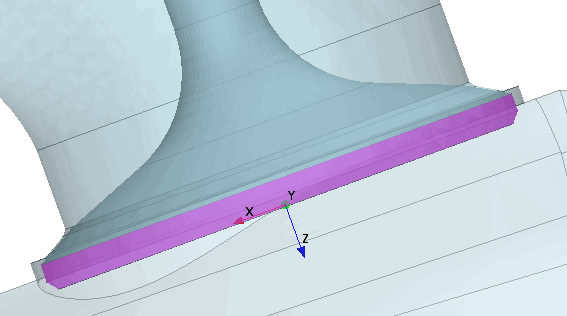

进气阀 [n] 坐标系
  • X 轴方向Y 轴方向:请参见计算 X 轴和 Y 轴方向
  • Z 轴方向:与阀杆轴对齐,指向活塞
  • 原点头部表面的形心
  • 参考坐标系:基准

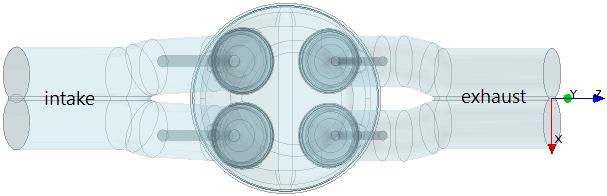

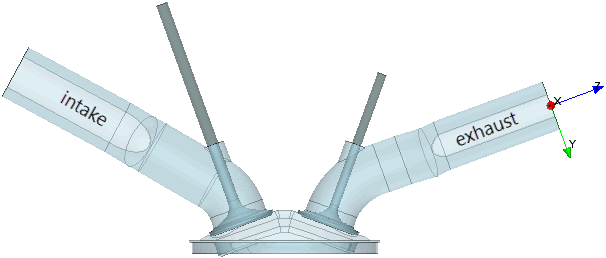

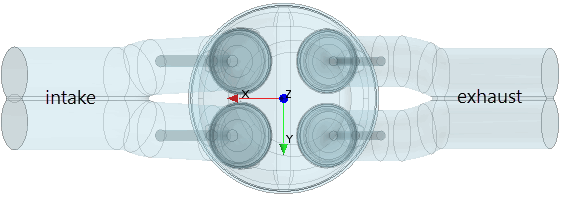

出口 [n] 坐标系 1
  • X 轴方向Y 轴方向:请参见计算 X 轴和 Y 轴方向
  • Z 轴方向:垂直于 Outlet [n](出口 [n]) 表面,指向外侧
  • 原点出口 [n] 表面的形心
  • 参考坐标系:基准




计算 X 轴和 Y 轴方向

X 轴方向Y 轴方向将根据给定的 Z 轴方向 [z1,z2,z3] 进行计算,如下所示:

INITIALIZE X Axis Direction = [1.0, 0.0, 0.0]
IF (Z Axis Direction × X Axis Direction = 0.0){
       X Axis Direction := [z2z3,z3z1,z1z3]
}
Y Axis Direction := Z Axis Direction × X Axis Direction
X Axis Direction := Y Axis Direction × Z Axis Direction
