创建块网格

完全定义块拓扑后，Simcenter STAR-CCM+ 将启用块网格模式。在此模式下定义块网格的网格分布属性。

  1. 在编辑面板中，将模式设为块网格。

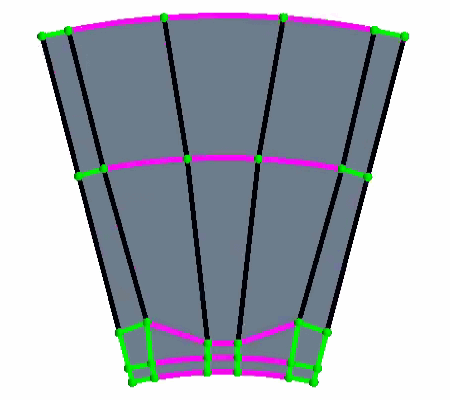

  2. 在图形窗口中，同时选择如下所示的一组曲线。


  3. 在网格属性框中，将切分数设为 14，然后单击应用。

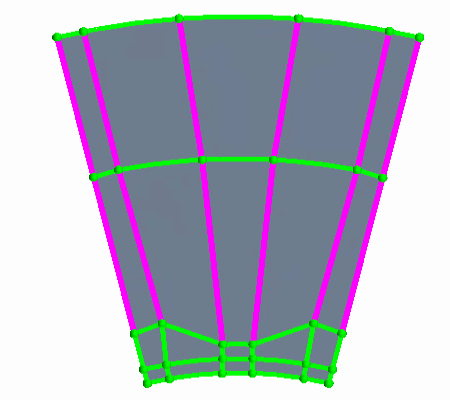

  4. 如下所示选择第二组块曲线。已定义网格属性的块曲线显示为黑色。


  5. 在网格属性框中，将切分数设为 10，然后单击应用。
  6. 选择剩余的短块曲线。将切分数设为 4，然后单击应用。
    源网格显示在图形窗口中。
  7. 关闭编辑面板。
