检查定向网格化的适用性

定向网格化工具获取在源表面上生成的面网格，然后贯穿整个体积将其扫略到目标表面。该工具使用剩余表面来引导网格。因此，您选择在定向网格化中使用的每个零部件都必须至少具有三个不同的表面。您可以通过浏览每个几何零部件的定义面来确保这些零部件满足此要求。

  1. 创建几何场景。
查看 CAD 体和零部件：
  1. 展开几何 > 3D-CAD 模型 > 3D-CAD 模型 1 > 体组节点。
  2. 要查看在几何场景中显示的零部件，请展开几何 > 零部件节点。
每个零部件都与某个 CAD 体关联。要使用定向网格化，请将每个零部件只与一个体关联。
  1. 展开所有几何 > 零部件节点。
  2. 同时选择所有[零部件] > 表面 > [源]节点。

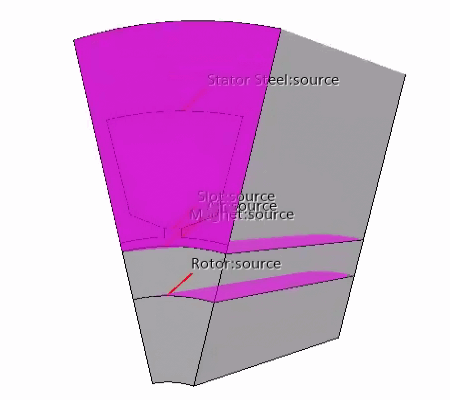

    选定表面将突出显示在几何场景中。

    已选择对零部件表面进行细分，以演示使用定向网格工具在源表面上创建四边形网格的两种方法：
    • 使用手动创建的块
    • 使用从现有体网格提取的表面

    使用块网格化选项网格化 Stator Steel.source、Slot.source 和 Air.source 面。可以一起网格化这些面，因为源表面连接在一起并且位于同一个平面上。然后，贯穿 Stator Steel、Slot 和 Air 零部件的体积扫略块网格，以便为这些零部件生成体网格。

    对于 Magnet.source 和 Rotor.source 面，使用与其接触的零部件表面的现有网格来构造这些面的网格。将 Air.bottom 面网格映射到 Magnet.source 表面，从而可以为 Magnet 零部件生成体网格。然后，将 Magnet.target 面网格映射到 Rotor.source 表面。请注意，Air.bottom 表面已经从其他 Air 表面分出，以表示该表面与 Magnet.source 表面接触。如果您希望将现有网格映射到源面网格，则要求进行此表面分解，所接触两个零部件的交界面都必须是独立的零部件表面。
