使用块网格化

您可以使用块网格化同时构造 Air、Slot 和 Stator Steel 零部件的网格。块网格化要求您在源表面上手动创建块。Simcenter STAR-CCM+ 使用这些块来生成四边形面网格。这三个零部件之间有已定义的接触，从而可在一个定向网格操作中一起使用这些零部件。

  1. 右键单击几何 > 操作节点，然后选择新建 > 网格 > 定向网格。
  2. 在创建定向网格操作对话框中，选择 Air、Slot 和 Stator Steel 零部件。
  3. 单击确定。
  4. 右键单击几何 > 操作 > 定向网格节点，然后选择编辑。
    出现用于所有定向网格操作的定向网格面板。仅选定零部件显示在图形窗口中。

  5. 在定向网格 1 窗口中，选择三个目标表面：
    • Stator Steel.target
    • Slot.target
    • Air.target

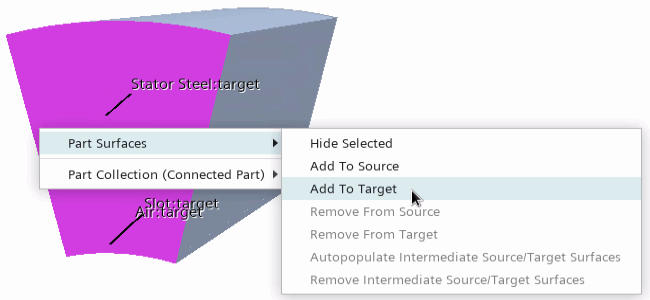

  6. 右键单击其中一个选项并选择部件表面 > 添加至目标。


  7. 在定向网格 1 窗口中，选择三个源表面：
    • Stator Steel.source
    • Slot.source
    • Air.source

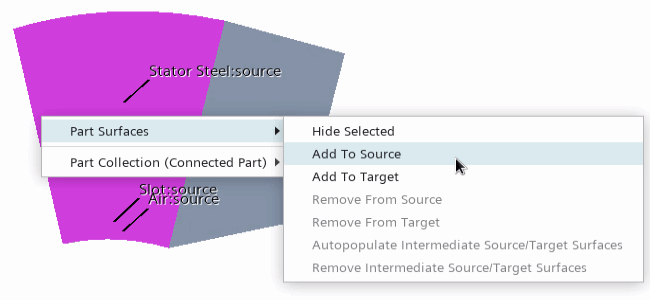

  8. 右键单击其中一个选项并选择零部件表面 > 添加至源。

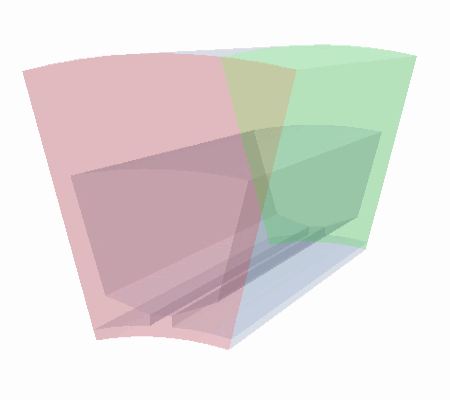

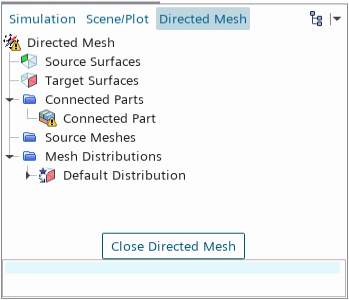

    源表面分组显示在定向网格 > 源表面节点的“属性”中，并且在图形窗口中以绿色显示。目标表面分组显示在目标表面节点中且显示为红色。这些表面如下图所示（已打开场景透明度）。
