创建块拓扑

要使用块网格化，请在源表面上创建块。使用一个由四条曲线组成的闭合环来定义块。

  1. 右键单击源网格节点，然后选择新建源网格 > 块网格。
  2. 在此源网格的零部件集合对话框中，选择相连零部件并单击确定。
    出现用于创建块和块网格的编辑面板。

    图形窗口以灰色显示源表面，并以黄色显示部件曲线轮廓。
  3. 单击（保存-恢复-选择视图），然后选择视图 > +Z > 上 +Y。

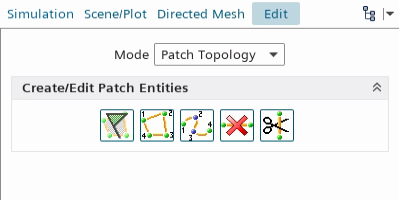

  4. 在创建/编辑块实体框中，单击 （利用块曲线自动填充特征边）。

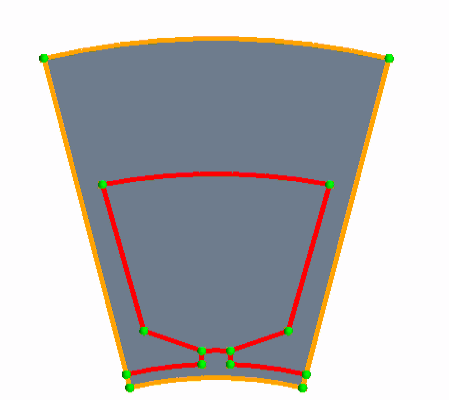

    这一步将在特征边上创建块曲线。



此块拓扑未处于块网格化的有效状态。块由四条曲线组成，并且当拓扑有效时，将显示为绿色。要生成正确的块，请分割当前的部分块曲线：
  1. 在创建/编辑块实体框中，单击 （分割选定块曲线）并保持分割块曲线选项在拾取位置。

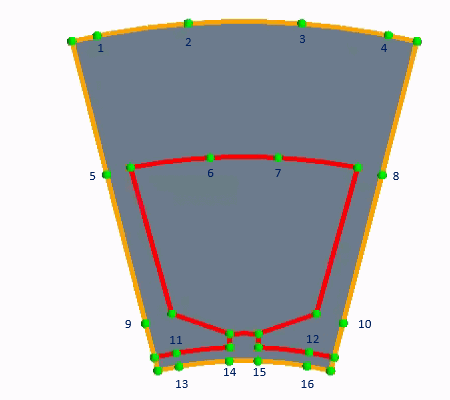

  2. 在图形窗口中，按照如下所示的数字点，单击现有块曲线。
    注

    在块网格化过程中，您可以在任何点移动节点。
连接这些附加节点以形成完整块。
  1. 在创建/编辑块实体对话框中，单击 （创建块曲线）。
  2. 单击以上屏幕截图中标记为“2”的节点。

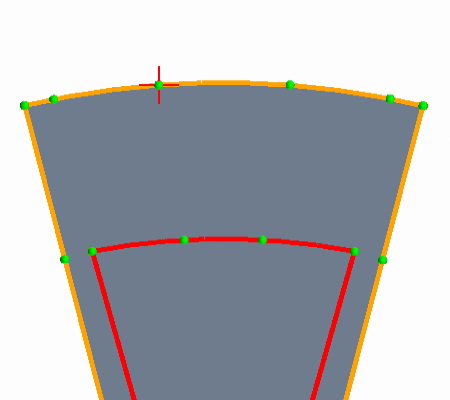

    穿过该点的红线指示该点具有“焦点”，这意味着下一条曲线从此点开始。

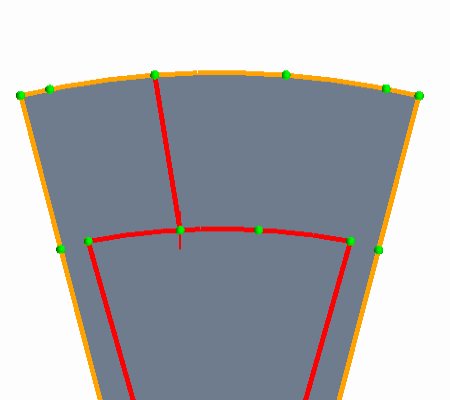

  3. 单击节点“6”。创建块曲线以连接这两个点。

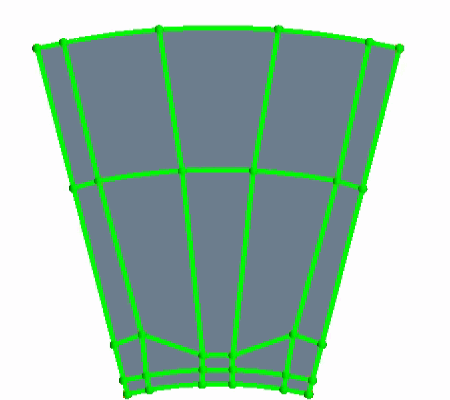

  4. 如下面的屏幕截图所示，继续在节点之间创建更多块曲线。
    要在创建曲线时更改焦点，请单击图形窗口中的空白区以取消选择旧焦点，然后再选择新的焦点。
    注如果您在创建曲线时出错了，可以删除块曲线。
