创建自动网格操作
自动网格操作确定生成面网格和体网格的网格化模型及控制条件。
要创建自动网格操作：
- 右键单击节点，然后选择。
- 在创建自动网格操作对话框中，选择。
-
激活以下网格化模型：
组合框 模型 面网格生成器 表面重构 可选面网格生成器： 自动表面修复 圆锥体体积网格生成器 切割体网格单元生成器 可选边界层网格生成器 棱柱层网格生成器 - 单击确定。
-

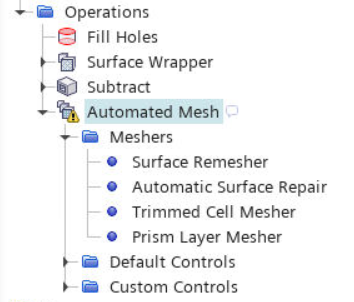

展开节点以查看模型。
- 为确保本例中的三角形质量可接受，选择节点，然后将面网格质量最小值设为 0.1。
要设置棱柱层网格生成器的自定义控制：
-
编辑节点，然后设置下列属性：
属性 设置 棱柱层数 5 边界前进角 85.0
要设置操作的尺寸和控制条件：
-
在默认控制下，设置以下属性：
节点 属性 设置 基础尺寸 值 0.02 m 体积增长率 面网格增长率 快
