更换翼板和执行流程
基于部件的网格化所具备的一个优点是，在定义一系列网格操作后，可以在不同的初始几何上重复使用它们。
在本教程中，您将更换后翼板组件，然后执行网格化流程以生成新的体网格。当局部表面网格化激活时，STAR-CCM+ 只会在流体域的预定义区域内重构表面，并在其他地方使用现有网格。局部表面重构能显著减少重构几何所需的时间总量。
创建一个能封闭后翼板组件的部件形状：
- 右键单击节点，然后选择。
-
在创建/编辑体部件对话框中，设置以下属性：
属性 设置 角 1 [3.71, -1.05, 0.30] m 角 2 [4.33, 0.03, 1.06] m
-
单击创建，然后单击关闭。
新的体部件体会添加到部件节点。此体积包含的每个表面都会进行局部重构。此体积以外的所有表面都保持不变。
- 将体部件重命名为局部网格化。
激活局部网格化，然后选择体积范围以定义局部网格化的体积：
-
选择节点，然后激活执行局部网格化。
局部范围节点会添加到自动网格节点。
- 右键单击局部范围节点，然后选择。
-
选择节点，然后设置以下属性：
属性 设置 部件 局部网格化 膨胀距离 0.01 m 膨胀距离能提供过渡区，以确保网格在指定部件的外部变化。
换后翼板以尝试不同的设计，然后重构几何：
- 展开节点。
- 右键单击翼板节点，然后选择更换部件。
-
在打开对话框中，导航至 [INSTALL_DIR]/doc/startutorialsdata/mesh/data 目录，选择 pbm_wing2.x_b，然后单击打开。
需要更新的操作带有黄色三角警告标记。
-
右键单击节点并选择执行全部。

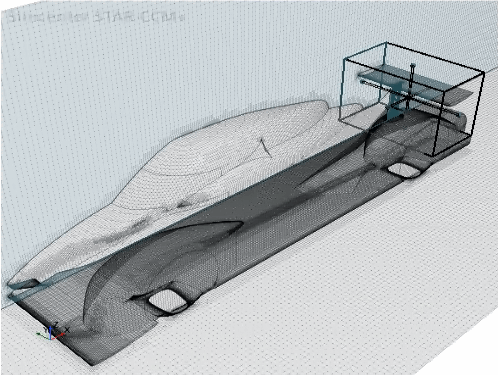

操作完成后，图形窗口显示更新的体网格。
- 保存模拟。
