填充车辆表面上的孔

使用填充孔网格操作来填充因删除原始翼板在面网格上所造成的孔。

要填充车辆表面上的孔:
  1. 右键单击几何 > 操作节点,然后选择新建 > 表面准备 > 填充孔
  2. 创建填充孔操作对话框中,设置以下属性并单击确定
    属性 部件
    输入部件 Car(汽车)
    端表面 主体
    两个填充孔节点出现在模拟树中,呈现预执行状态:
    • 几何 > 部件 > 填充孔
    • 几何 > 操作 > 填充孔
  3. 右键单击操作 > 填充孔节点,然后选择执行
    Simcenter STAR-CCM+ 执行填充孔操作。此操作将使两个填充孔节点均显示为已执行状态。
  4. 部件 > 填充孔节点拖放到几何场景 1
  5. 选择显示器对话框中,选择现有显示器 > 表面 1,然后单击确定

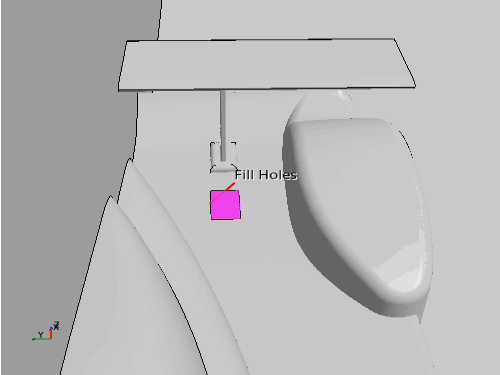

至此,填充孔操作已修复车辆表面。
