更改铸造材料数据库编辑器的外观

可以根据需要更改铸造材料数据库编辑器的外观。可以重新调整窗口大小并设置文本样式、大小和字体。还可以在必要时恢复默认设置。

要指定在铸造材料数据库编辑器中使用的字体：

选择设置 > 字体。

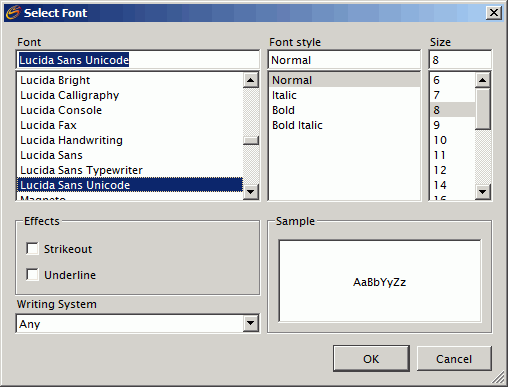

在 Select Font(选择字体) 对话框中，对字体设置进行适当的更改。
要确认新设置，单击确定。

要将铸造材料数据库编辑器恢复为默认字体设置和窗口大小：

选择设置 > Reset GUI(重置 GUI)。
