导入几何

启动 Simcenter STAR-CCM+ 并导入为此教程提供的 3D-CAD 板几何。

  1. 启动 Simcenter STAR-CCM+。
  2. 开始新模拟。
  3. 选择文件 > 导入 > 导入面网格...
  4. 在打开对话框中，导航至已下载教程文件的 solidStress 文件夹。
  5. 选择 plateQuadrant.x_b，然后单击打开。
  6. 在导入表面选项对话框中，单击确定。

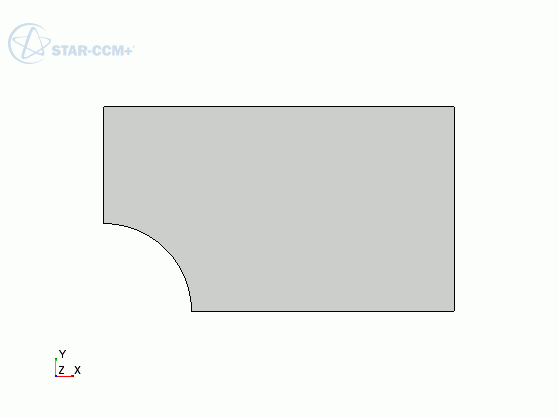

    导入过程需要数秒时间，并且 Simcenter STAR-CCM+ 在输出窗口中提供对导入过程的反馈信息。导入的几何在图形窗口中的几何场景中显示。

  7. 将模拟另存为 plate_planeStress.sim。
