定义模拟拓扑

将零部件分配至区域，并定义相关对称。

在为导入零部件生成网格时，必须将零部件分配至 Simcenter STAR-CCM+ 区域，并将零部件表面分配至区域边界。通常而言，最好保持最小数量的边界，并为应用普通条件的零部件表面提供单个边界定义。

在此教程中，您要应用对称条件和负载条件。对称条件在边界上设置，负载条件直接通过段应用于零部件表面。

由于您仅对四分之一的板建模，因此需要两个对称平面。同样，为了完全约束零部件并获得平面应力条件，您要对板的前表面设置约束，避免出现法向移动。由于零法向位移约束等效于对称条件，您可以通过另外指定一个对称平面来完全约束零部件。

创建代表对称平面的零部件表面边界，并为所有剩余零部件表面创建单独的边界。负载条件不需要额外的边界定义，因为它直接在零部件表面上设置。

将平面零部件分配给区域。

  1. 右键单击几何 > 零部件 > 板节点，然后选择设置新区域...。
  2. 在输入对话框中，将新建区域名设置为面板，并单击确定。
  3. 右键单击区域 > 板 > 边界 > 默认节点，并选择删除。
为您应用对称条件的零部件表面创建边界：
  1. 展开几何 > 零部件 > 板 > 表面节点。
  2. 同时选择对称平面、对称平面 2 以及前部节点。
  3. 右键单击一个选定节点，并选择设置新建边界...。
  4. 在输入对话框中，将新建边界名设置为对称平面，并单击确定。
创建剩余零部件表面的边界：
  1. 同时选择后部、负载表面和其他表面零部件表面节点。
  2. 右键单击一个选定节点，并选择设置边界 > 新建...。
  3. 在输入对话框中，将新建边界名设置为剩余面，并单击确定。
设置对称平面边界的对称条件：
  1. 选择区域 > 板 > 边界 > 对称平面节点，并将类型设置为对称平面。

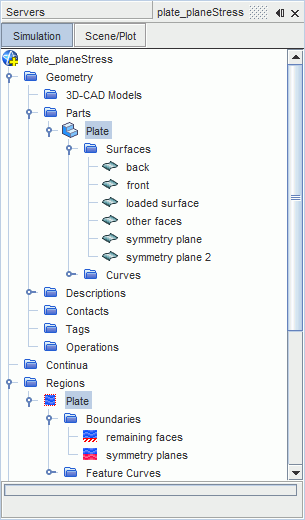

    零部件和区域显示如下：

  2. 保存模拟。
