可视化元素类型

使用 Simcenter STAR-CCM+ 的元素类型场函数显示标量场景的元素类型。

  1. 创建标量场景，并将其重命名为元素类型。
  2. 编辑 Element Type(元素类型) 节点，然后设置下列属性：
    节点 属性 设置
    标量 1 显示网格 激活
    零部件 零部件 零部件 > 板
    标量场 函数 单元类型

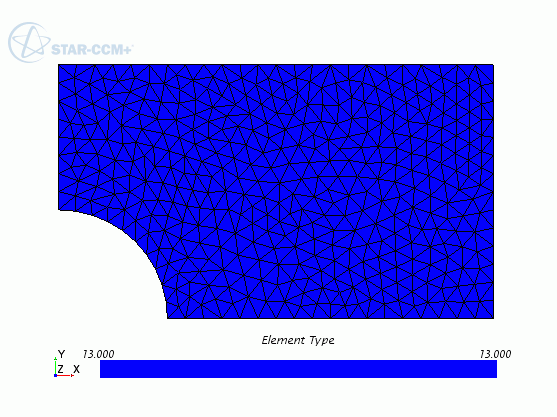

    场景如下所示：

    网格内的所有固体元素都是相同的类型。数字 13 与具有 6 个节点的楔形元素相对应。

    运行此模拟时，Simcenter STAR-CCM+ 将中间边节点添加至网格。因此，场景内显示的值变为 26，与具有 15 个节点的楔形元素相对应。
