可视化求解
可视化求解，并根据计算出的应力计算应力集中因子。
-

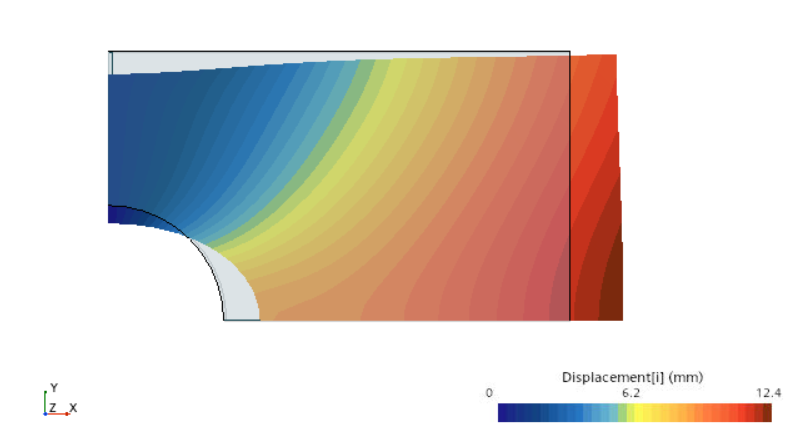

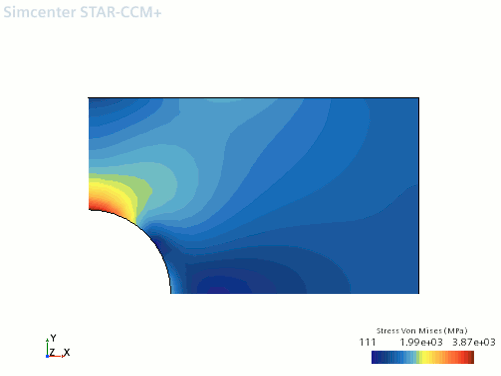

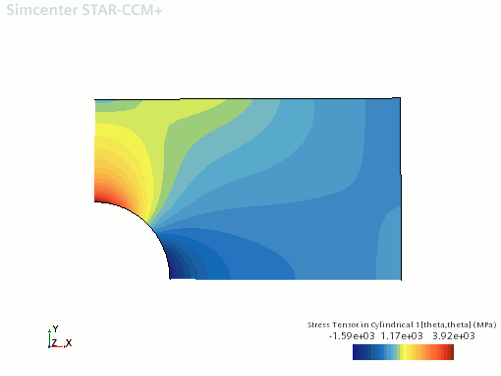

使用为此模拟创建的标量场景可视化计算的环应力、von Mises 应力以及位移。
场景如下所示：
要可视化应用的力和反应力：
-
右键单击节点，然后选择运行报告。
报告打印至输出窗口。合力为零。
运行 最大值的报告：
-
右键单击 节点，然后选择运行报告。
的值打印在输出窗口。
与 Roark 方程式的分析求解相比较
在 Roark 公式 [992] 中，最大应力 通过应力集中因子 关联标称应力 ：
(5265)
其中， 是板区高度， 是孔半径， 和 是输入应力，即应用的拉力负载。
因此，分析求解给定 和 。
最大值 在 Simcenter STAR-CCM+ 中计算得到 ，得出应力集中因子 。请注意，孔顶部元素内的应力梯度非常高，大约为 20%。利用更精细的网格可以获得更好的精度。
