生成网格
在此教程中，您可以借助四面体网格生成器和薄体网格生成器，使用 3D 实体楔形元素将导入零部件网格化。
- 右键单击节点，然后选择。
-
在创建自动网格操作对话框中，从零部件列表选择板，然后选择以下网格生成器：
组 网格生成器 面网格生成器 表面重构 圆锥体体积网格生成器 四面体网格生成器 可选体网格生成器 薄体网格生成器 - 单击确定。
指定元素表面的参考值以及薄体网格生成器通过板厚度添加的薄体层数：
-
编辑节点，并设置以下属性：
节点 属性 设置 基础尺寸 值 0.05 m 基数百分比 50 薄体层数 层数 1 -
执行网格操作。

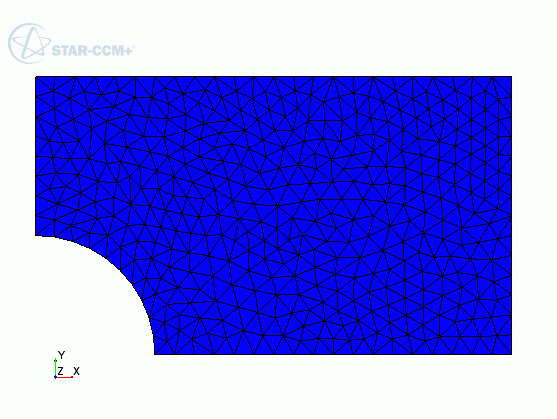

您可使用所选方法（比如创建网格场景）可视化网格。
将中间边节点添加至网格：
-
选择，并将中间边节点设置为添加 - 线性插值。
运行模拟后，Simcenter STAR-CCM+ 会生成中间边节点。
