依次运行 Abaqus 和 Simcenter STAR-CCM+

完成 Simcenter STAR-CCM+ 第二次运行之后，可将热数据传回 Abaqus 并运行 Abaqus 作业。然后返回到 Simcenter STAR-CCM+，导入最新一组温度数据并运行模拟。

用 Simcenter STAR-CCM+ 中的最新热数据覆盖 mappedHTC.inp 文件的旧数据。已录制的第一个宏 loopMapExport.java 自动执行这些操作，以便继续播放该宏。
  1. 单击 （播放宏）。
  2. 在打开对话框中，选择 loopMapExport.java，然后单击打开。
    宏运行结束后，消息导出映射的数据：MappedLocal 开始显示在输出窗口内。这表示一组新的热数据已准备好用于 Abaqus 分析。
接下来运行 Abaqus 作业：
  1. 在壳/命令提示符中，键入下列命令运行初始 Abaqus 作业：
    > abaqus interactive job=exhaust-mod
    其中 abaqus 是用于运行 Abaqus 的命令。出现提示时，确认覆盖旧作业文件。
Abaqus 作业结束后，可返回到 Simcenter STAR-CCM+，导入最新一组温度数据、映射数据，然后运行模拟。这些步骤可使用宏 loopImportMap.java 自动执行：
  1. 在 Simcenter STAR-CCM+ 中，单击（播放宏）。
  2. 在打开对话框中，选择 loopImportMap.java，然后单击打开。
    当已符合停止条件并保存模拟后，该宏运行结束。
每次出现基于文件的耦合时，您更接近达到最终液体-固体热求解。重复下列步骤继续依次运行 Abaqus 和 Simcenter STAR-CCM+。
  1. 在 Simcenter STAR-CCM+ 中，单击（播放宏），然后运行 loopMapExport.java 宏。
  2. 在壳/命令提示符中，键入下列命令运行初始 Abaqus 作业：
    > abaqus interactive job=exhaust-mod
  3. 在 Simcenter STAR-CCM+ 中，单击（播放宏），然后运行 loopImportMap.java 宏。

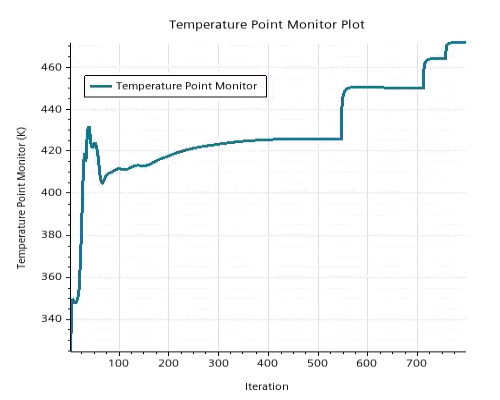

    该模型会在大约四次耦合迭代后收敛，然后温度点监视器绘图显示如下。

    固体模型的热求解可使用 exhaust-mod.odb 文件在 Abaqus/CAE 中进行后处理。
